    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Empty MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based

    Mar Feb 09, 2021 5:55 pm
    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based A4hy7th


    Ciao a tutti.
    Oggi voglio pubblicare l'intero progetto MWP "Starfighter", purtroppo andato perso a seguito dell'oscuramento delle immagini praticato unilateralmente dal browser di hosting immagini Photobucket e del cui evento si parlò a lungo qualche anno fa.
    Da allora, il modello è stato completato ma qui, non si è più provveduto ad aggiornare la posizione ed ora, sono qui per porvi rimedio.

    Il progetto MWP "Starfighter" nasce diversi anni fa ovvero, idealmente nel 2016. Mentre stavo facendo pratica con la tecnica di rivestimento metallico, acquistai il kit Italeri :


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20140201_154637


    e, poco alla volta, tutti i seguenti accessori:

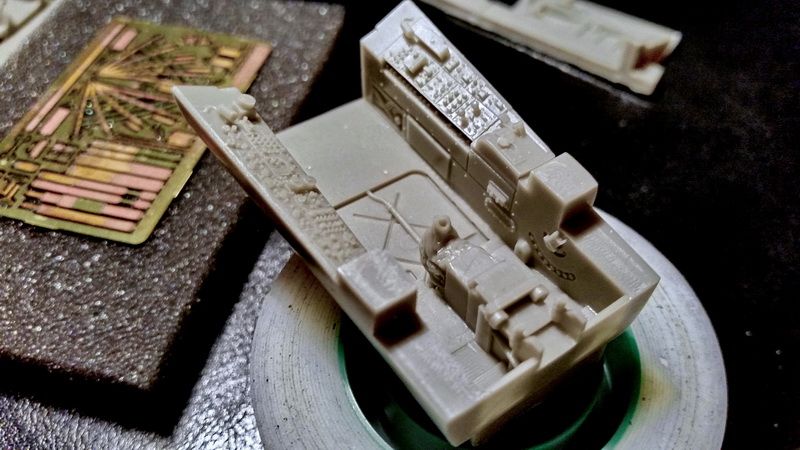

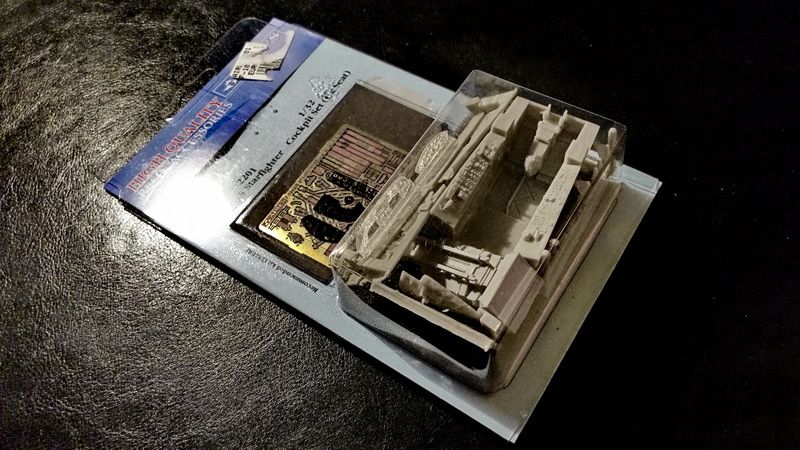

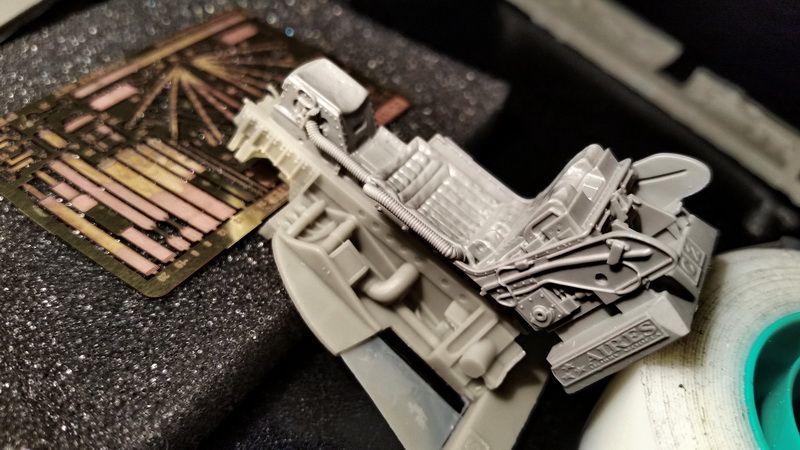

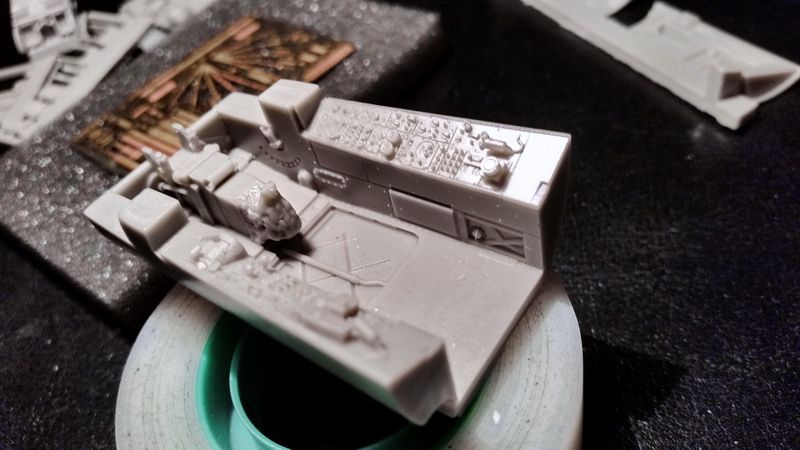

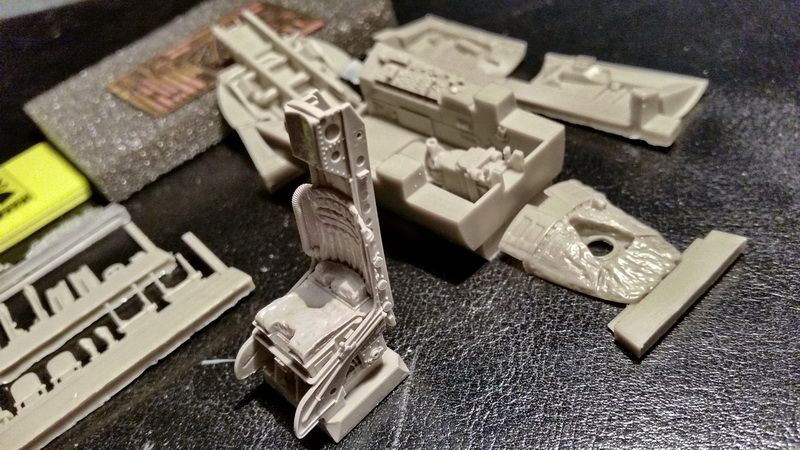

    AIRES : cockpit resin & pe set

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_152125


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_151409


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_151352


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_151301


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_150759

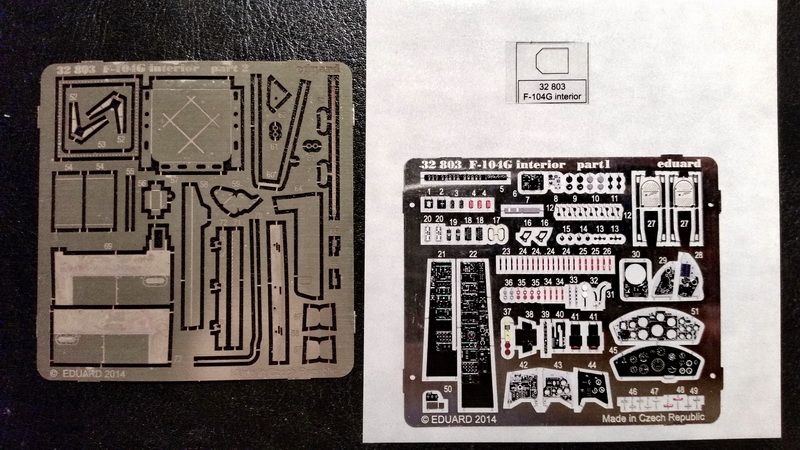

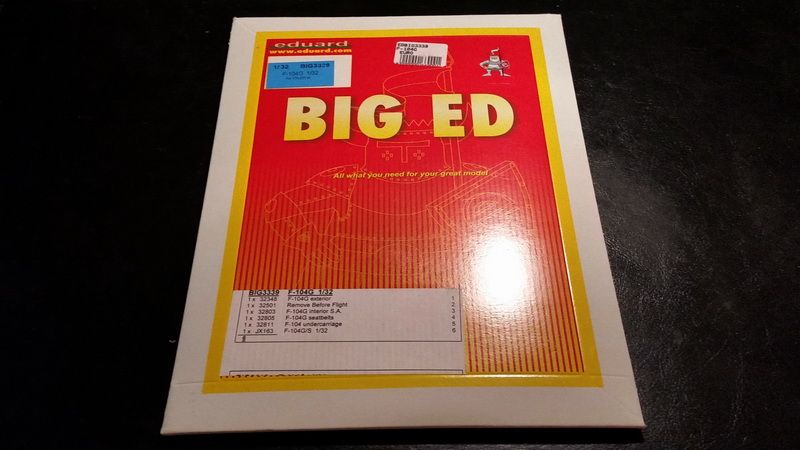

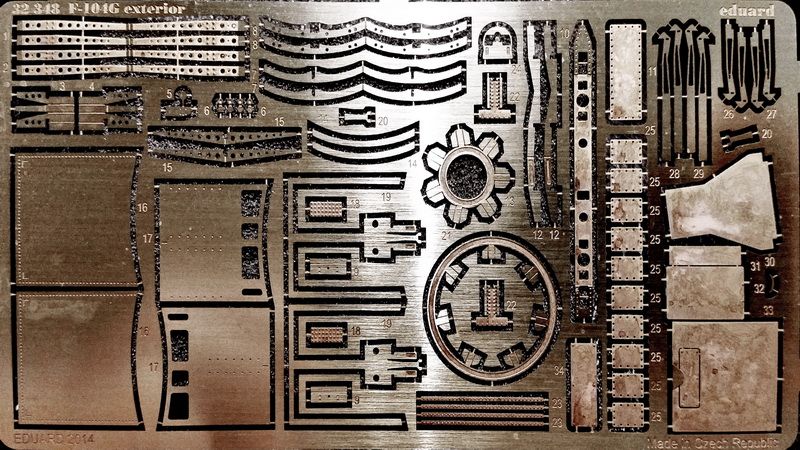

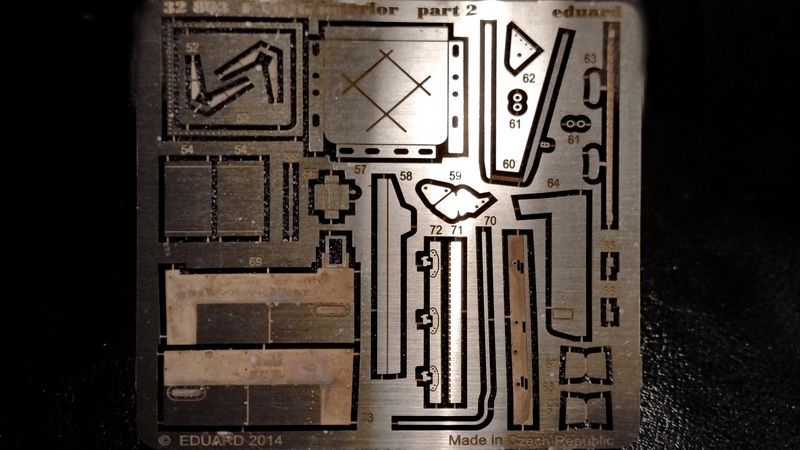

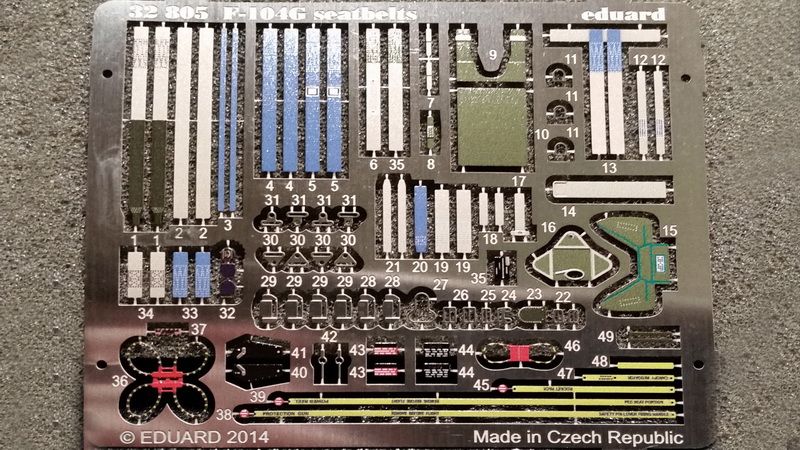

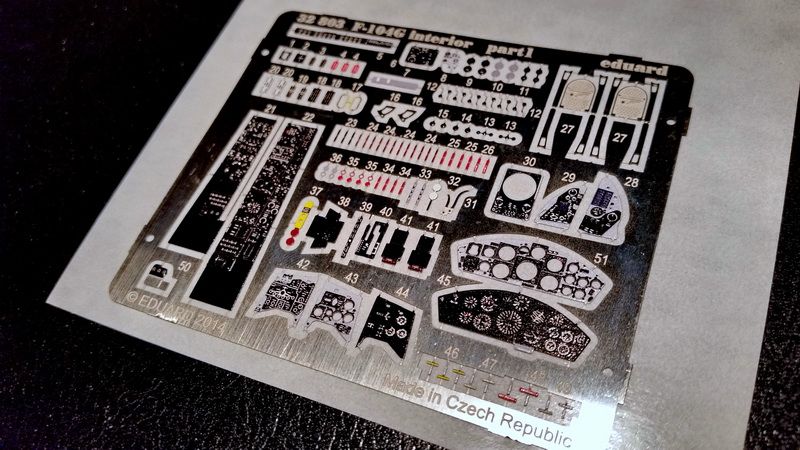

    Eduard BigEd:


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_154034


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_153853


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_153210


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_153720


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_152858


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_152554


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_152532

    - cockpit : Aires + BigEd parts:

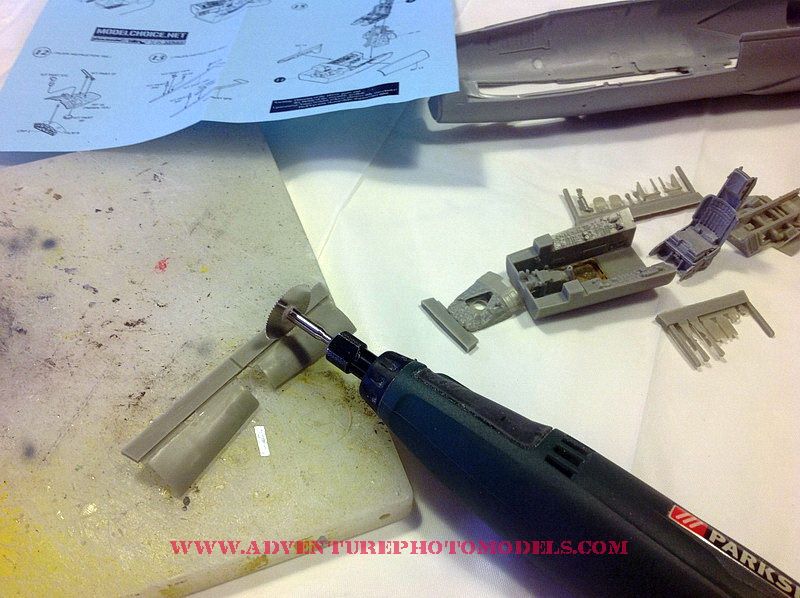

    ora dovrò trovare la quadra per far convivere le diverse proposte di accessori all'interno del kit (già non propriamente facile da assemblare e dunque procediamo con il set Aires (cockpit) separando le  resine servendoci di una fresa elettrica a velocità variabile :


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F2a

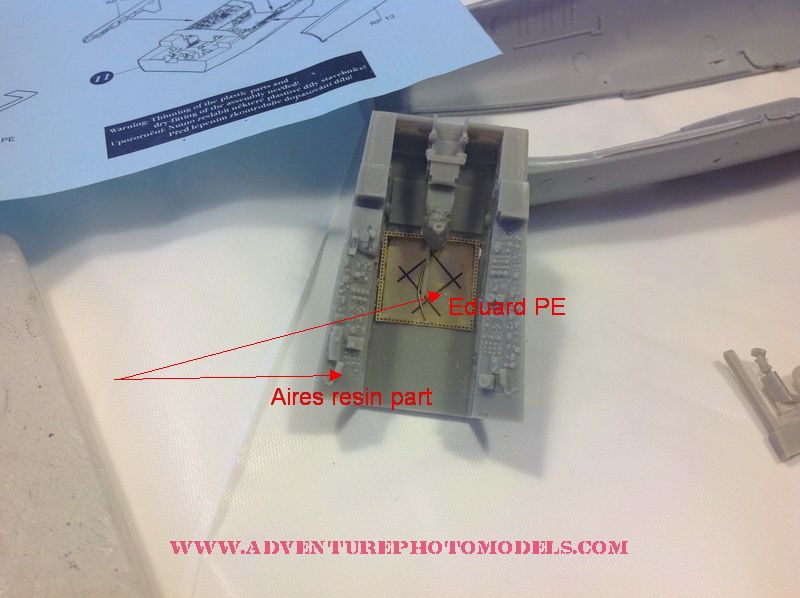

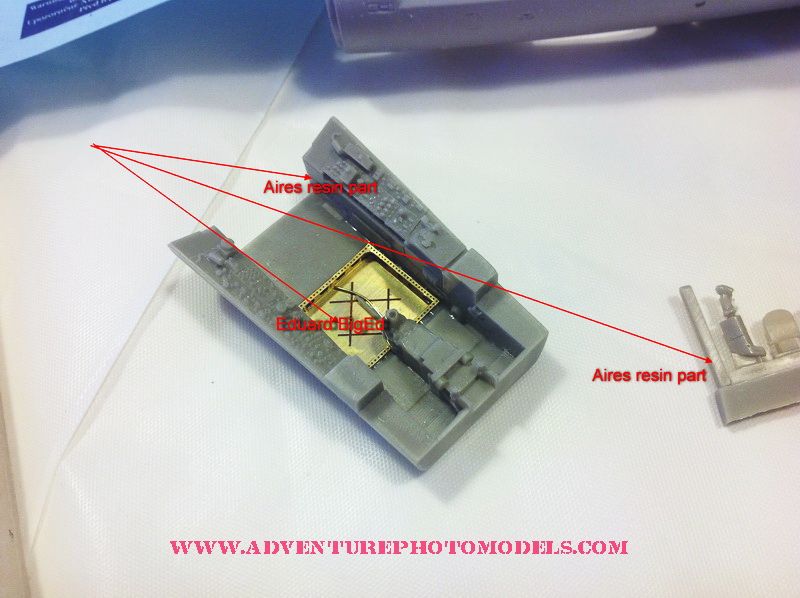

    aggiungiamo al set Aires le parti fotoincise del set BigEd (Eduard) assolutamente migliori e più dettagliate facendo molta attenzione a non rovinare parti in resina che intendiamo comunque tenere ed evidenziare:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F2


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F3

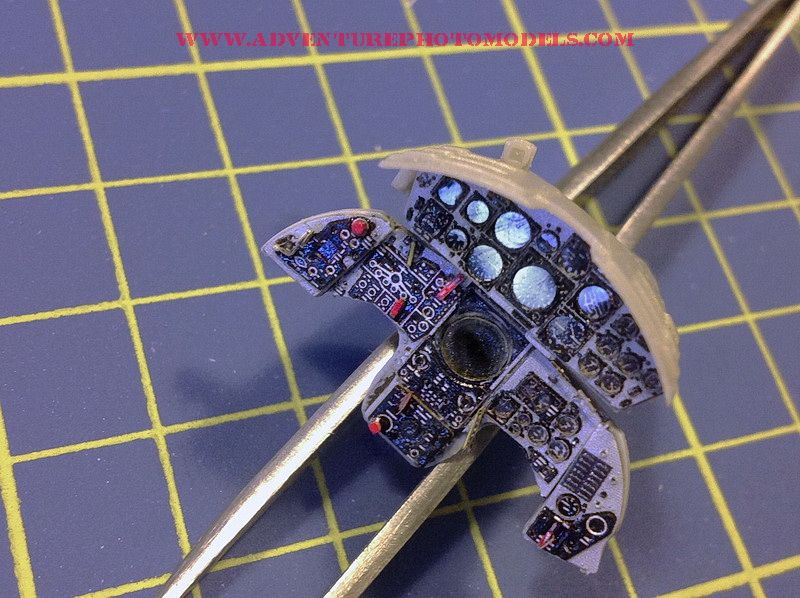

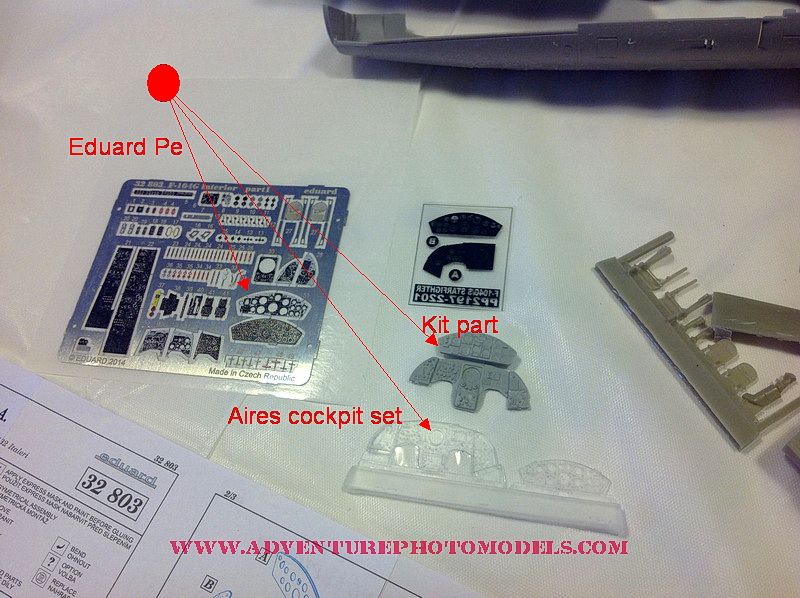

    procediamo ora con l'assemblaggio del quadro strumenti:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F4


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F6


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F7


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F8


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F17

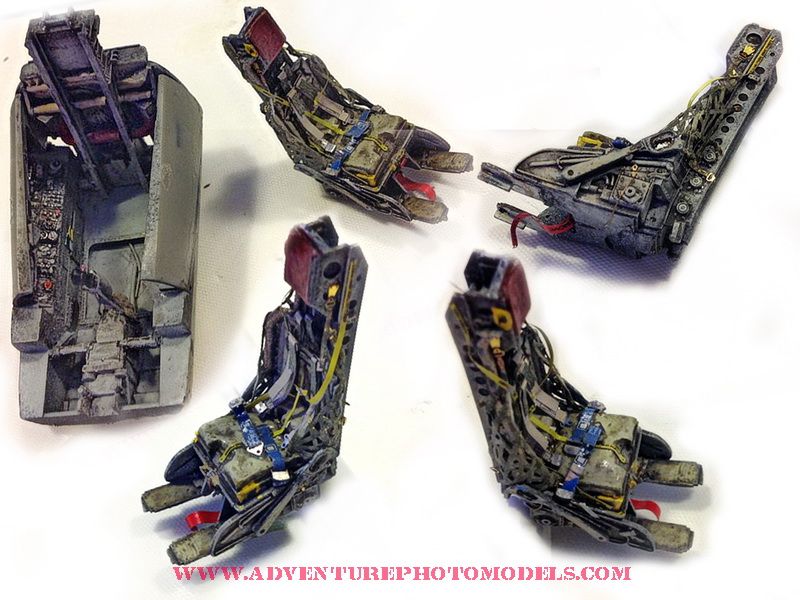

    ejection seat C2

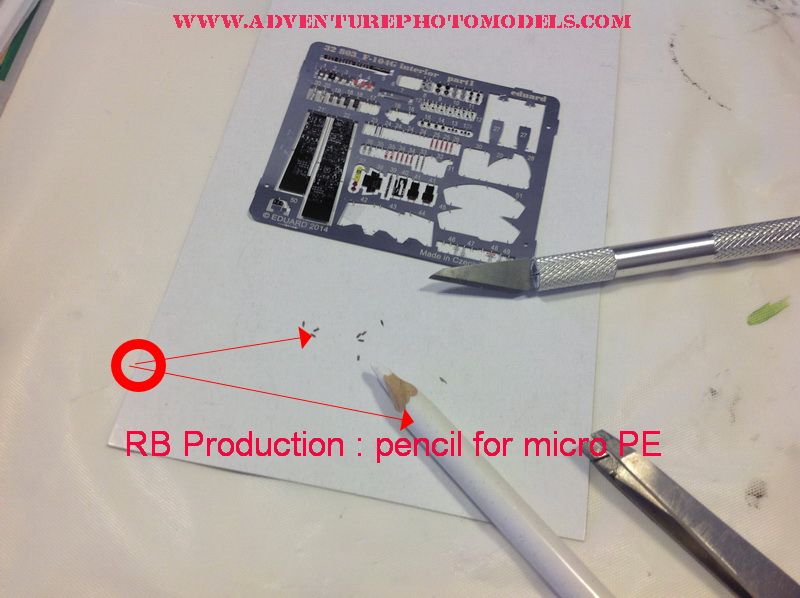

    applico i dettagli Eduard (cinture di sicurezza ecc.) e passo alla colorazione e lavggio ad olio/resina (Mussini)


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F66


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based >width=1920&height=1080&fit=bounds


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 450px-C2_ejection-seat_of_a_F-104_Starfighter2

    immagine pubblicata ad esclusivo riferimento tecnico ed illustrativo

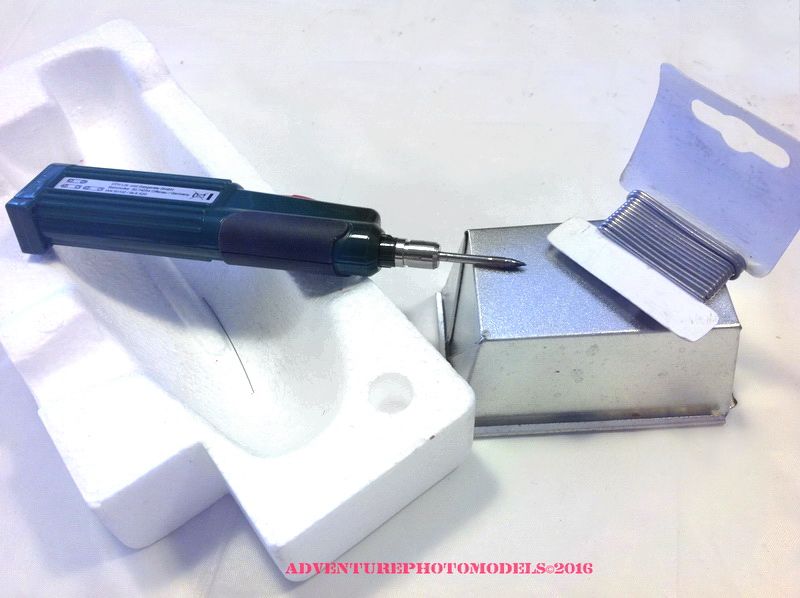

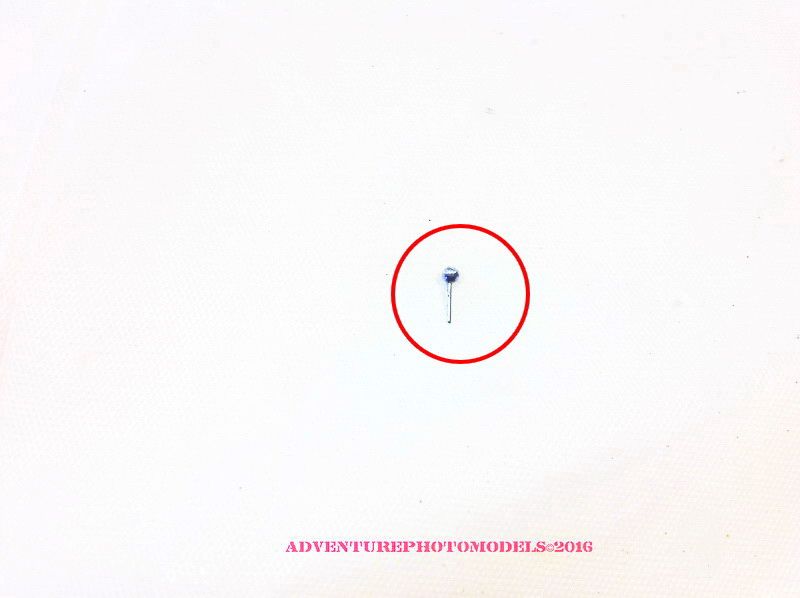

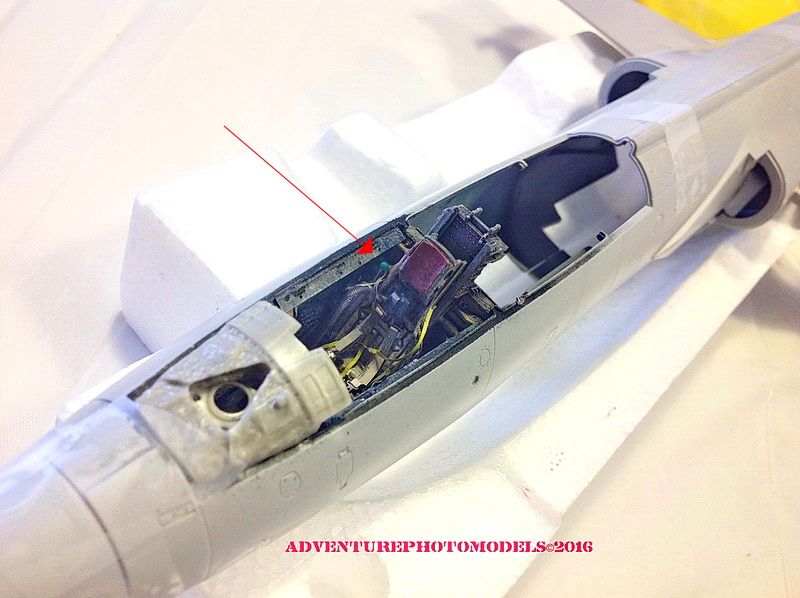

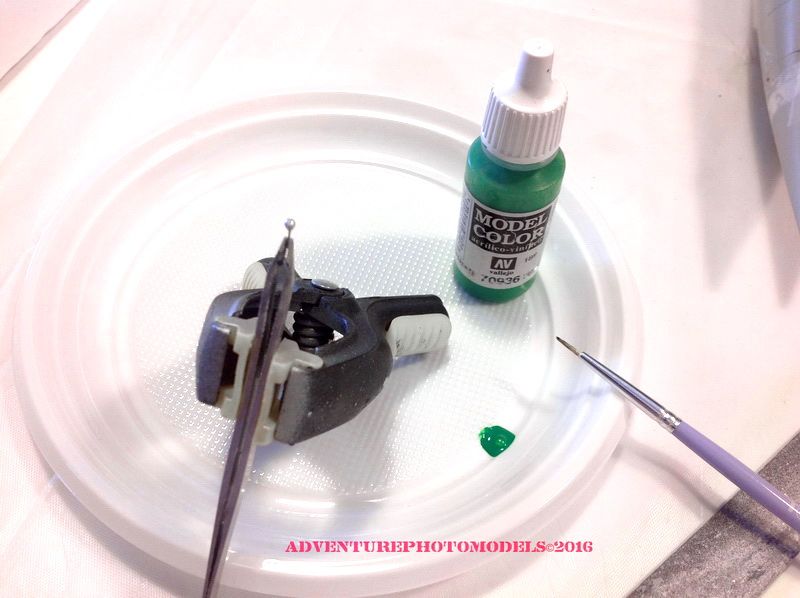

    mi mancava il dettaglio (freccia rossa) :

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F64


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F63


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F62


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F61


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F60


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F15

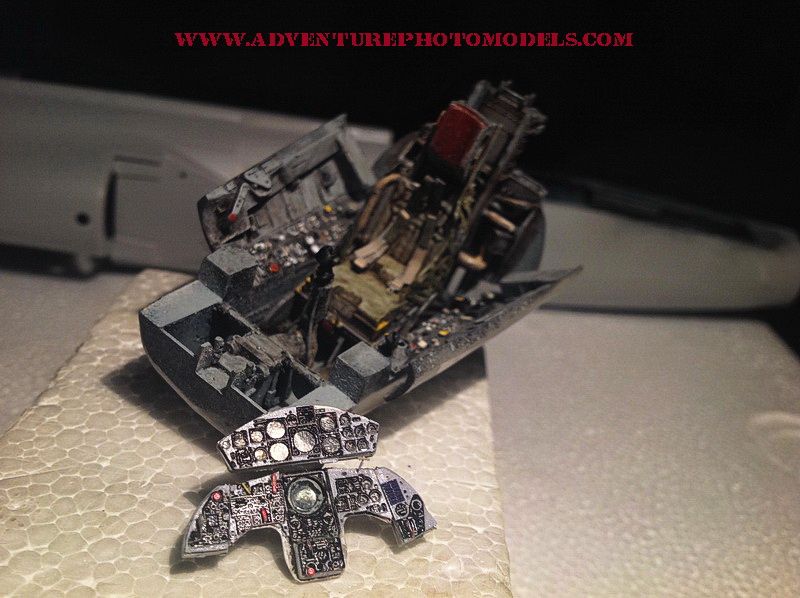

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F14


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F84

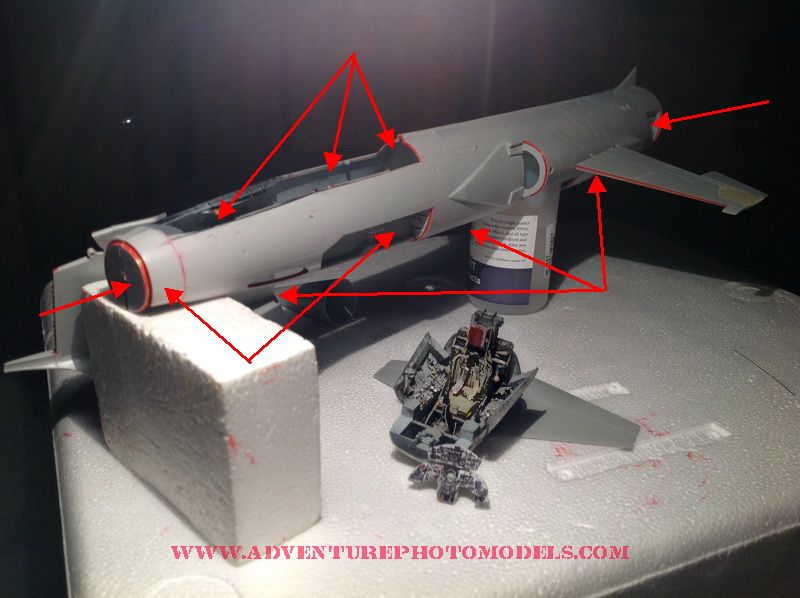

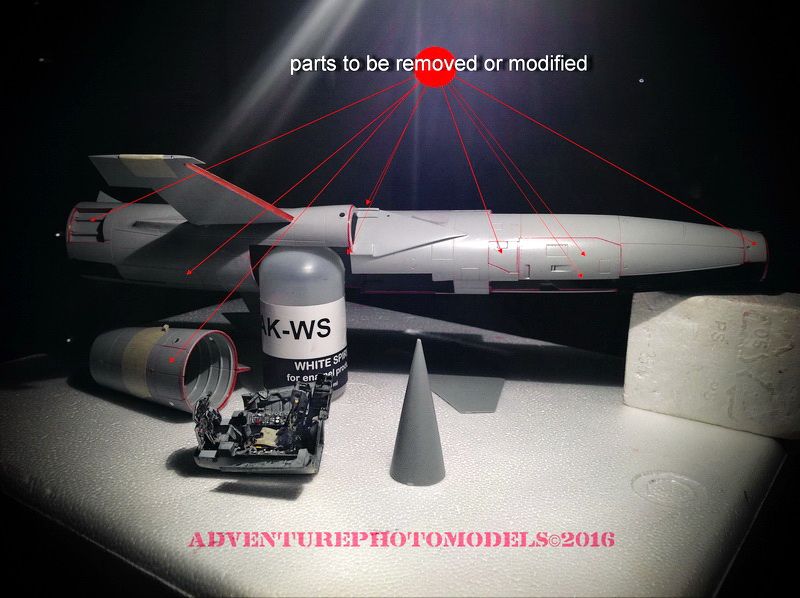

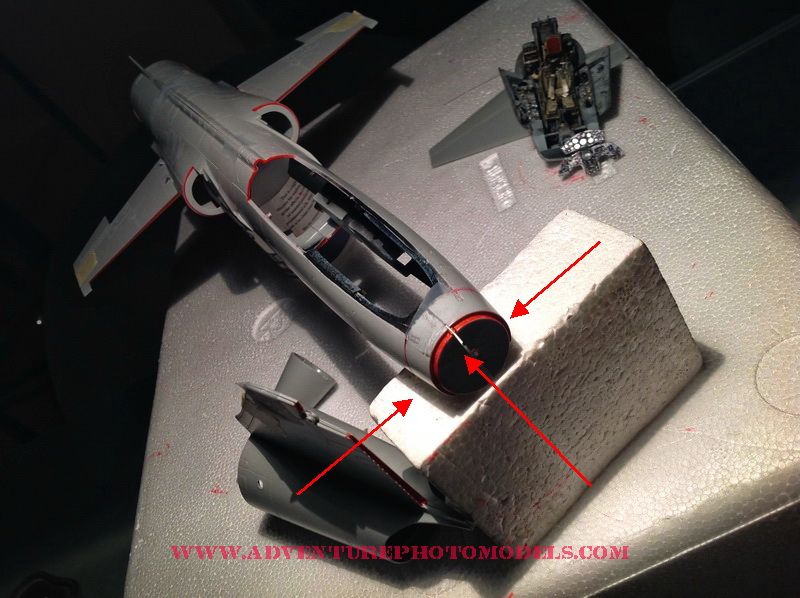

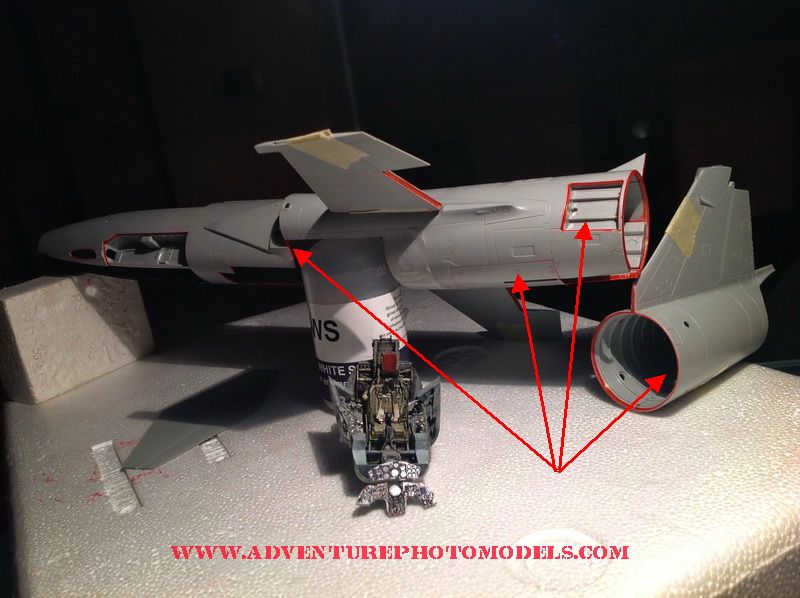

    evidenzio in rosso, le parti sulle quali dovrò intervenire in seguito (scratch building).


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F18


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F19


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F24


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F25


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F26


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F28

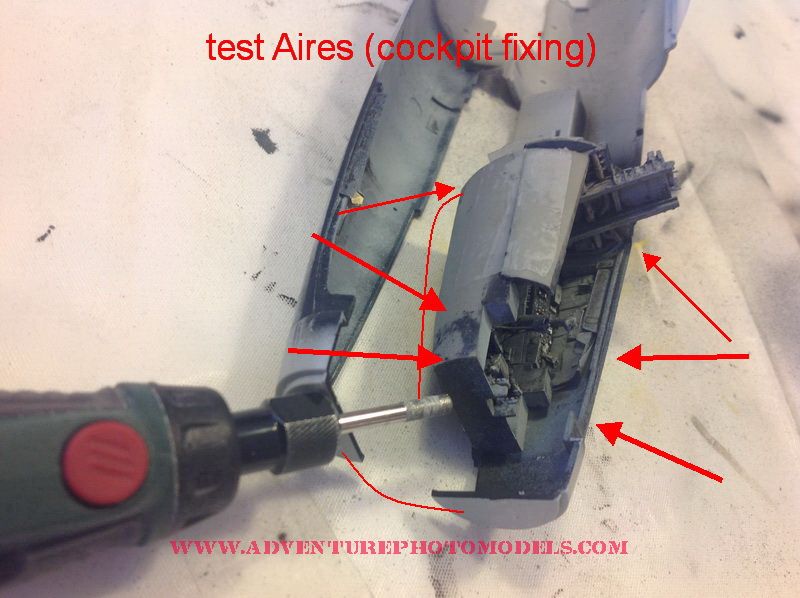

    test fixing:


    Ora che il cockpit è assemblato, voglio testare la chiusura della fusoliera con il set Aires:


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F5

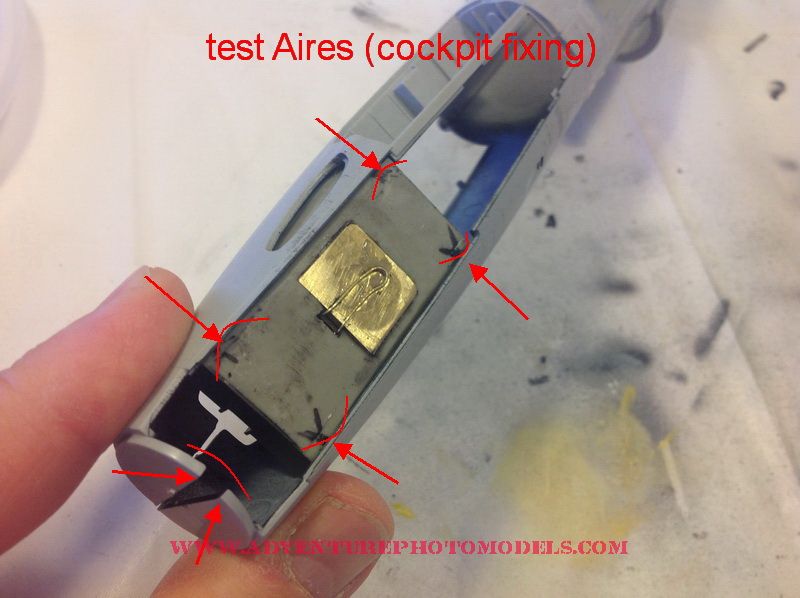

    come prevedevo, e come il più delle volte capita con il set della Aires, la chiusura sforza e richiede un accurato intervento di limatura della resina ed assottigliamento del pozzetto :


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F11


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F12


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F13

    ...........alla fine il test è risultato OK!


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F65

    Per il momento è tutto, grazie per l'attenzione .
    Al prossimo aggiornamento.
    Giorgio
    aquatarkus10
    aquatarkus10
    Admin
    Messaggi : 161
    Data d'iscrizione : 05.06.11
    Località : Milano
    https://www.adventurephotomodels.com

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Empty I ° update

    Mer Feb 10, 2021 12:10 am
    continua la carrellata degli accessori utilizzati per la realizzazione del modello:

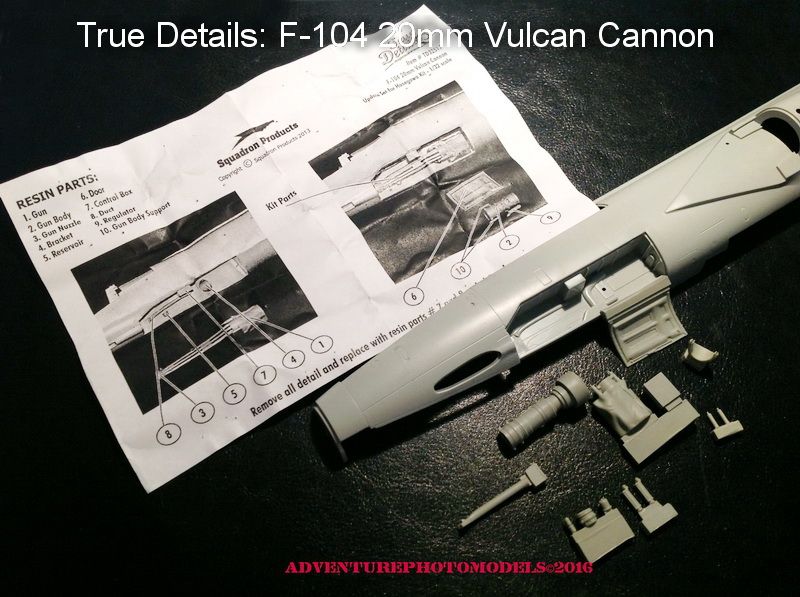

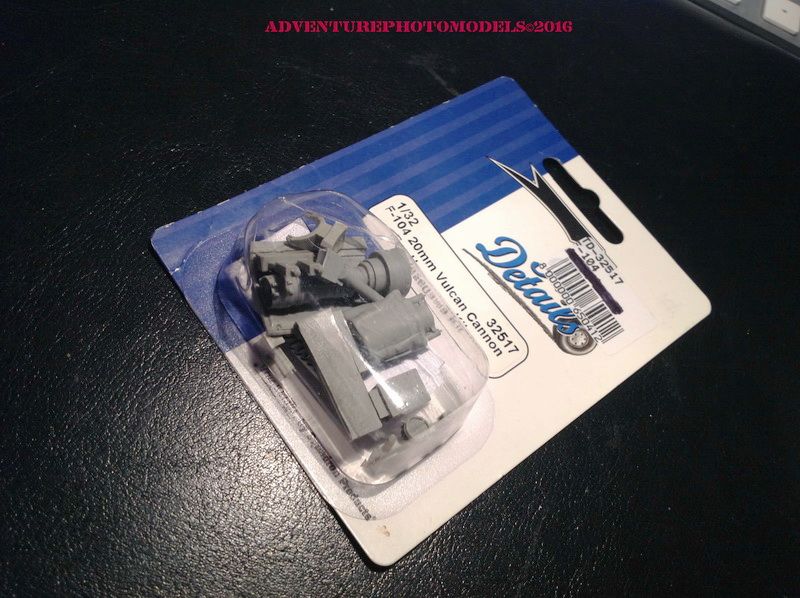

    True Details : M61/A Vulcan six rotary cannon


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F72


    Poichè questo modello si riferisce alla versione post nucleare (tardo 1970) il velivolo è stato "riarmato" del cannone Vulcan e la scena che lo vuole rappresentare in manutenzione all'interno di un Hangar moderno ( di cui parleremo in prosieguo) prevede anche il riarmo.


    Per realizzare tale intervento e soprattutto per dettagliare il pannello, è stato necessario procedere ad alcune piccole modifiche.

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F70

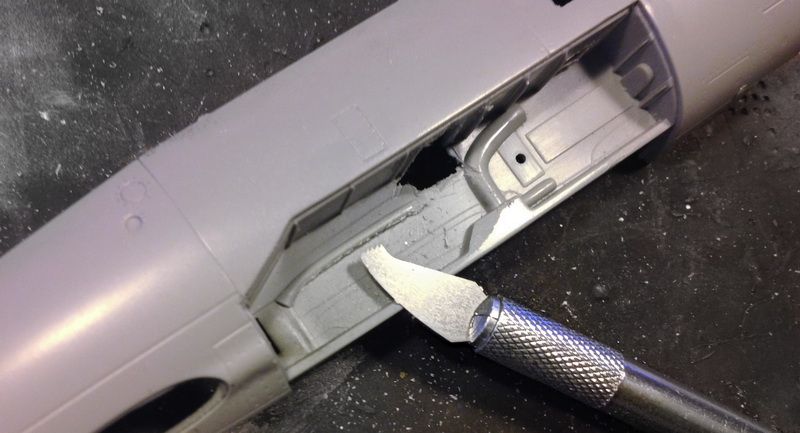

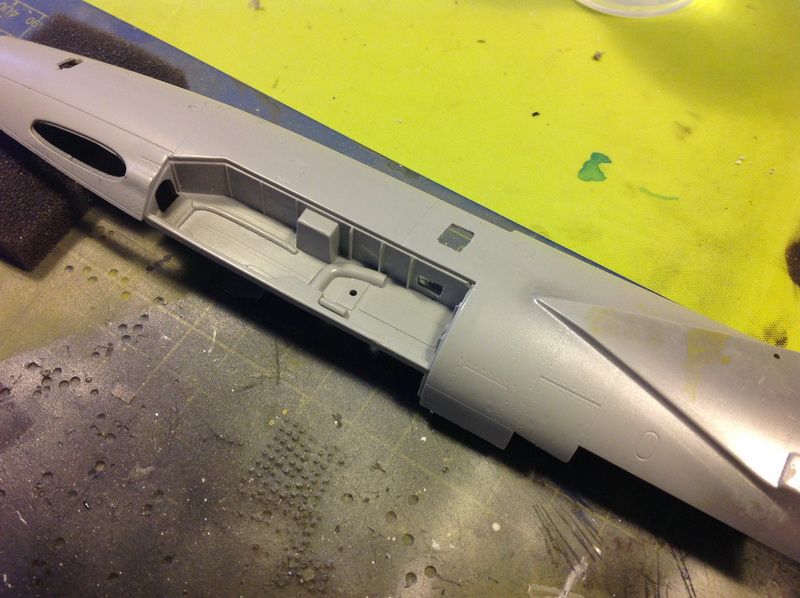

    Cominciamo con le modifiche strutturali (aperture dei due vani in alto a destra)


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8856


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8859


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8862

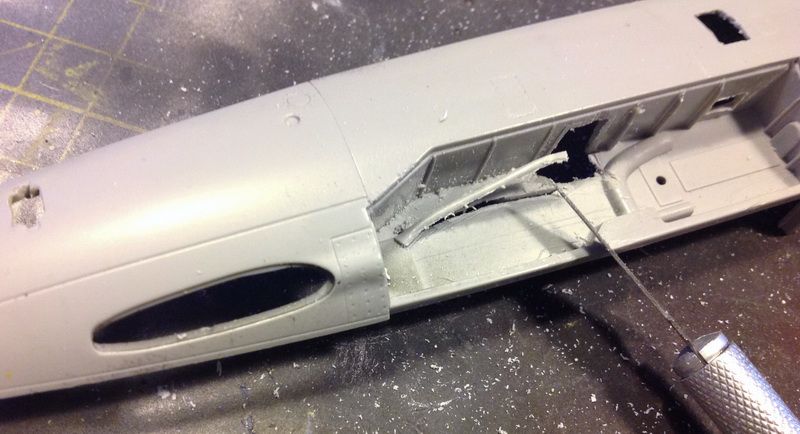

    notare l'apertura di due sportellini:


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8863


    ora il vano è pronto per alloggiare il Vulcan M61:


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8913


    Torneremo ad occuparci del vano cannone più avanti. Ora,i  seguenti dettagli:

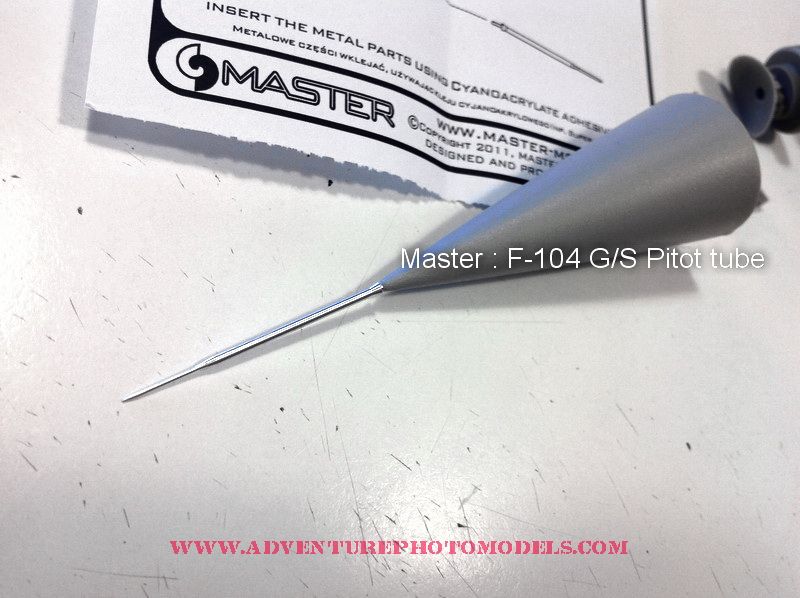

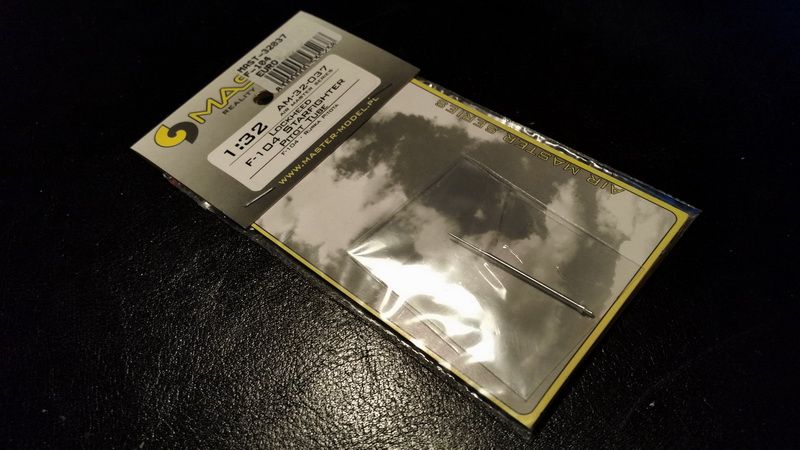

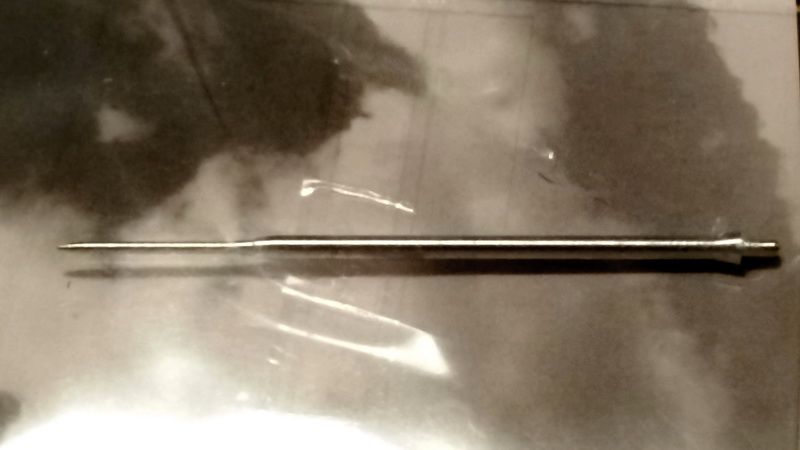

    Master (Air) Pitot tube (white metal)


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_143732


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_143828


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F85

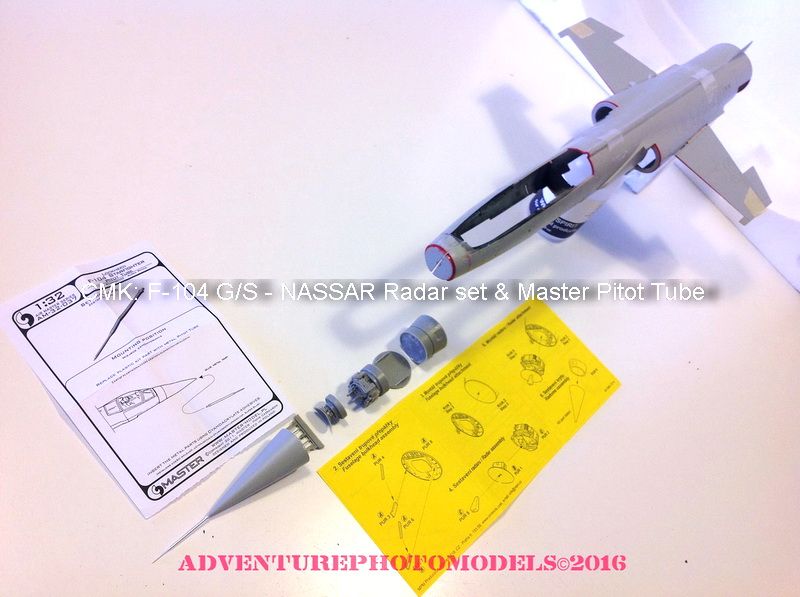

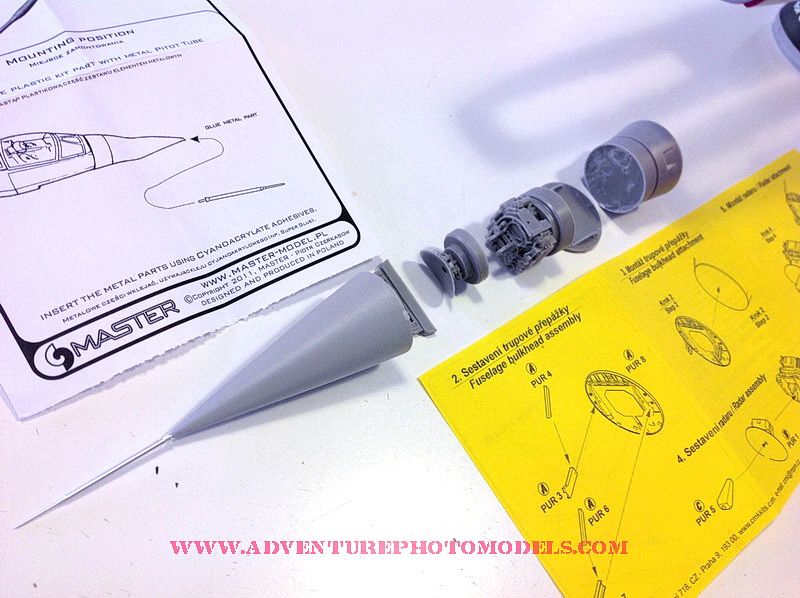

    CMK : NASSAR Radar set


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_142948


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_142705


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F86


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F87

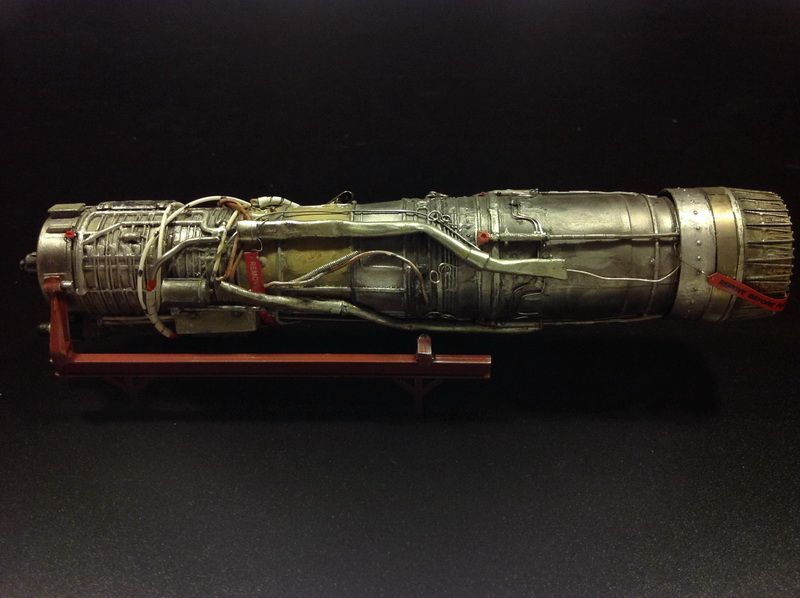

    General Electric J79 afterburning turbojet: (scratch building):

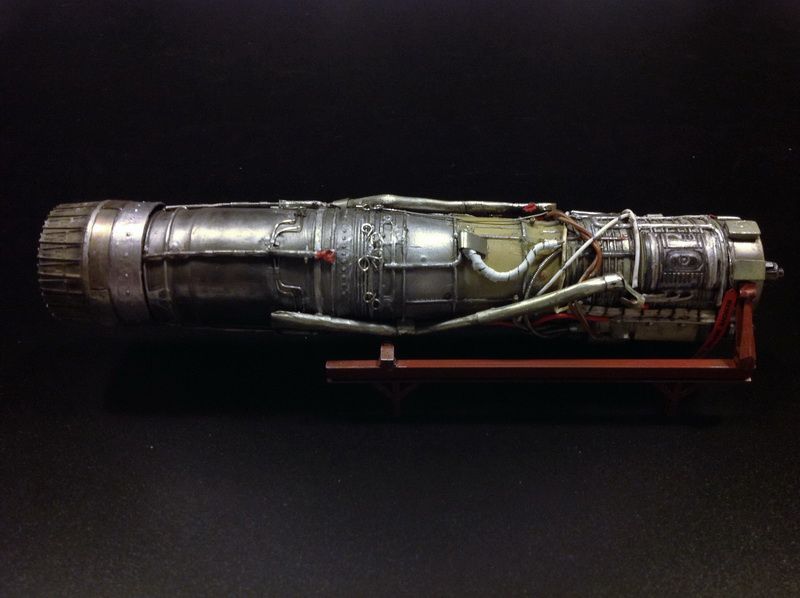

    Queste immagini si riferiscono al risultato finale del motore già assemblato, modificato e dettagliato con il set Brassin (Eduard) per l'exhaust :


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8734


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8733


    Questa parte del montaggio mi è piaciuta molto ( in realtà, non nego che sono un fan dei motori sia a prop che jet ) ed ho apportato qualche modifica di dettaglio al kit.
    Premesso che la mia idea è stata fin dall'inizio del presente progetto, quella di evidenziare il motore a parte, ispirandomi per il dettaglio, alle foto reperite presso lo Starfighter Canadian Museum e ho acquistato il set della CMK al fine di poter vedere il motore montato con il suo vano di ispezione ultradettagliato completamente aperto.
    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20140203_122648

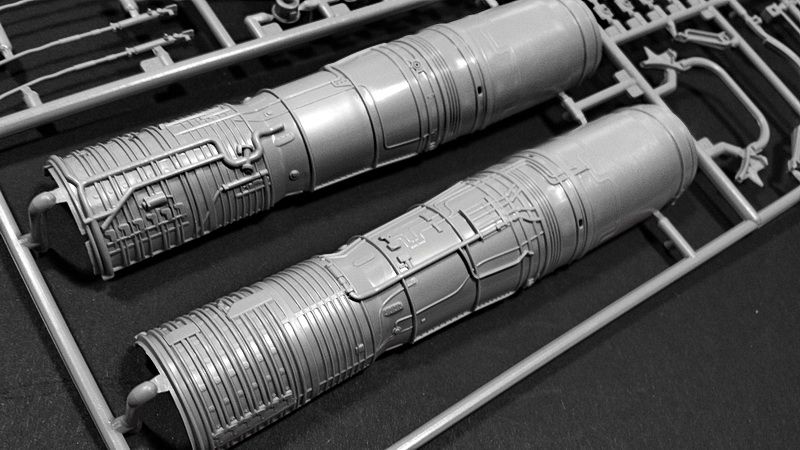

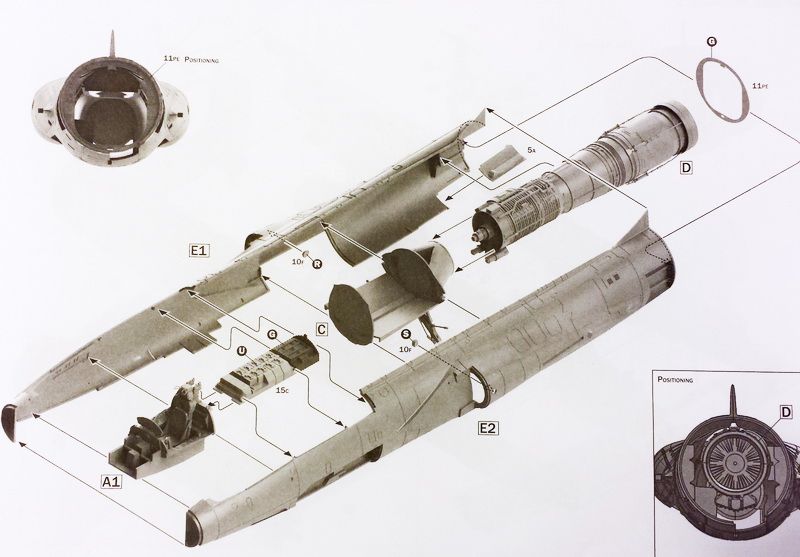

    parti originali da kit:



    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20140201_155725


    Per la chiusura (exhaust), ho applicato al motore in esterno, il bellissimo set in resina Brassin Eduard lasciando l'originale del kit a chiusura del modello dotandolo di una particolare e suggestiva cover rossa aiutandomi per questo scopo, delle decals Cauck.

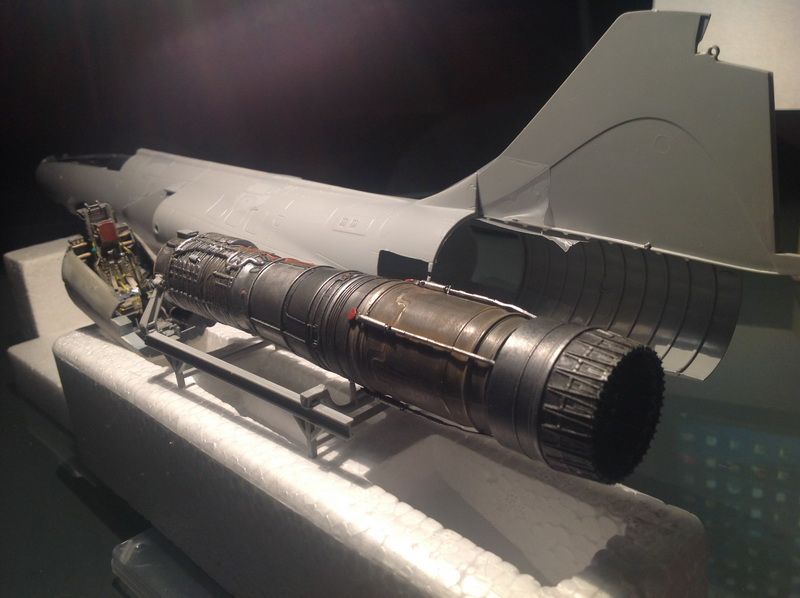

    Ora vediamo in particolare quali accessori in dettaglio ho utilizzato per completare i motori del modello :

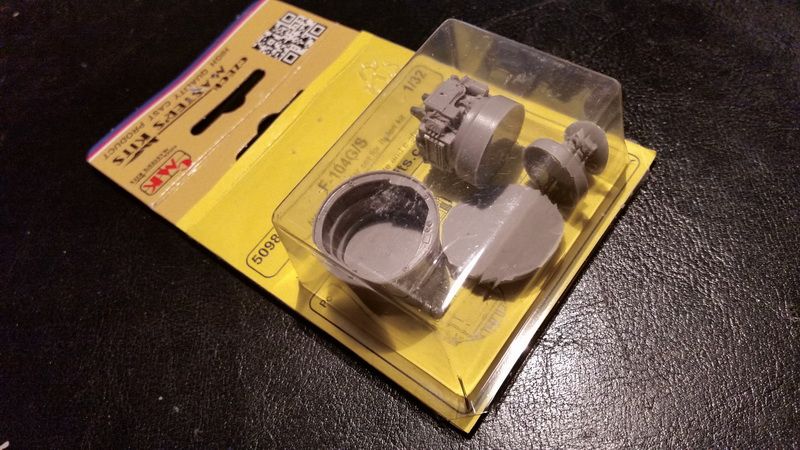

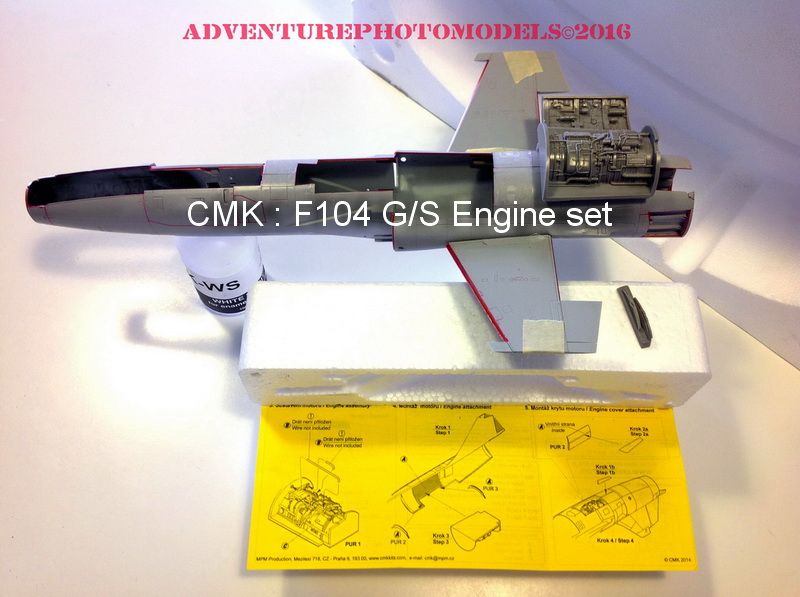

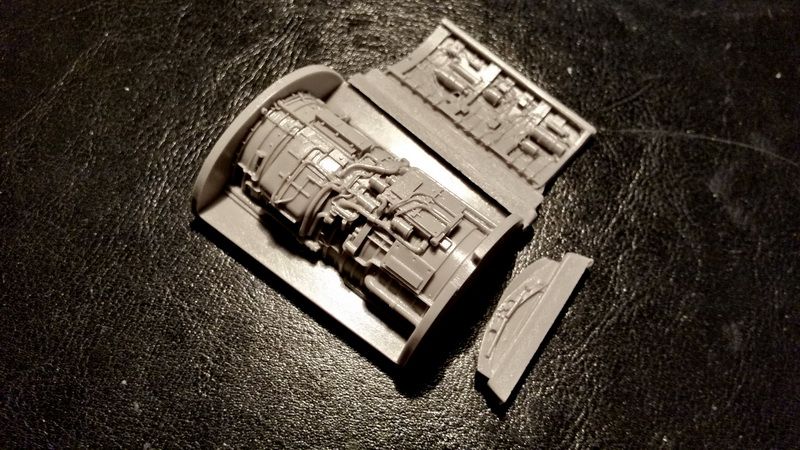

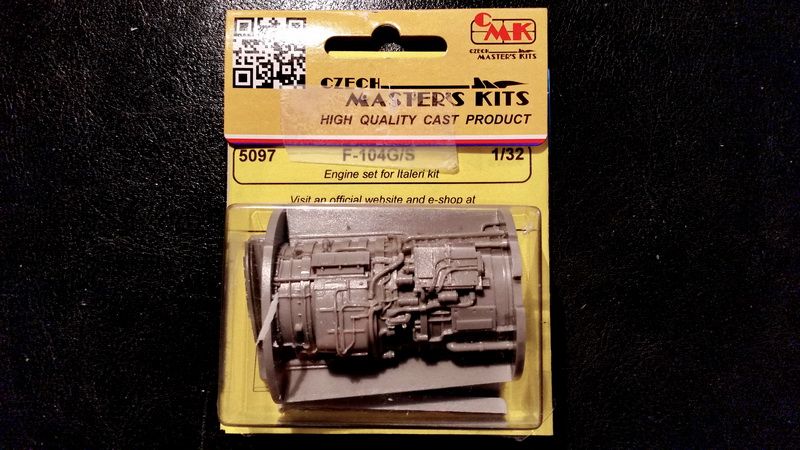

    CMK engine set:


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_135926


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_135539


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_135456


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F77

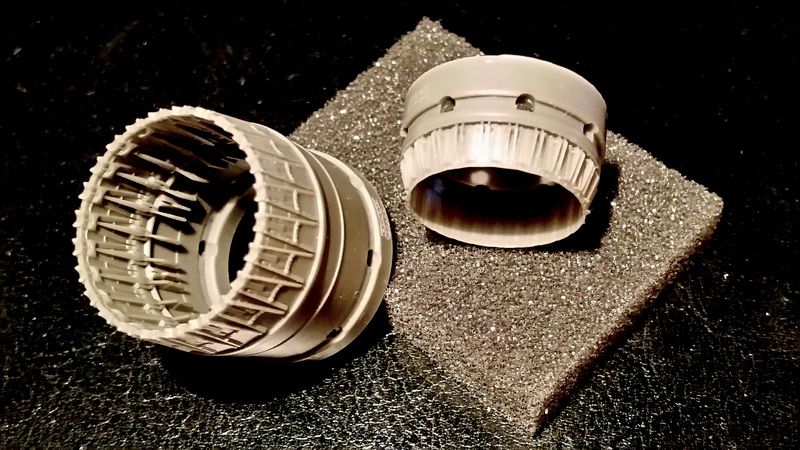

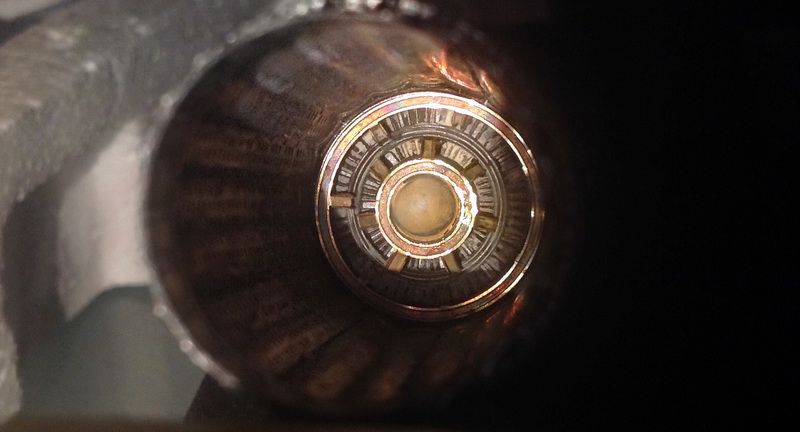

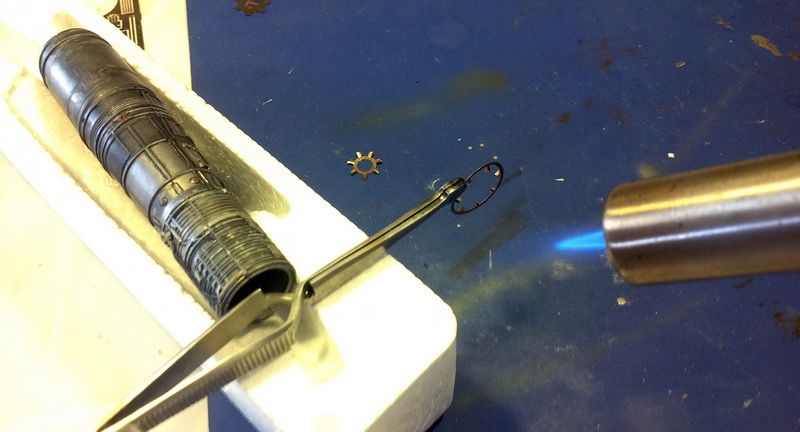

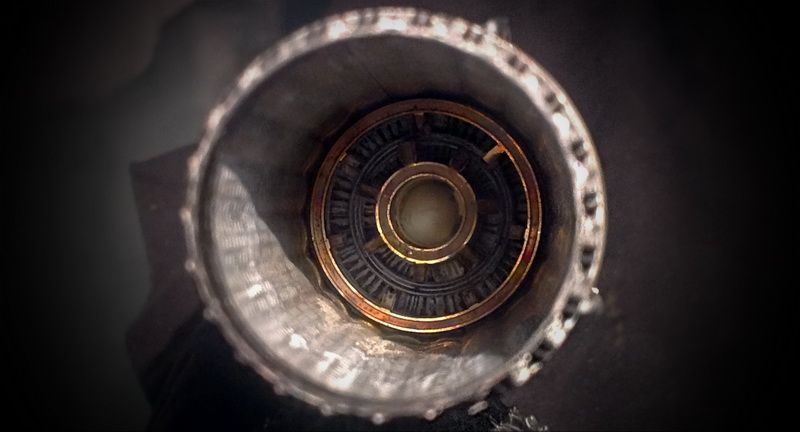

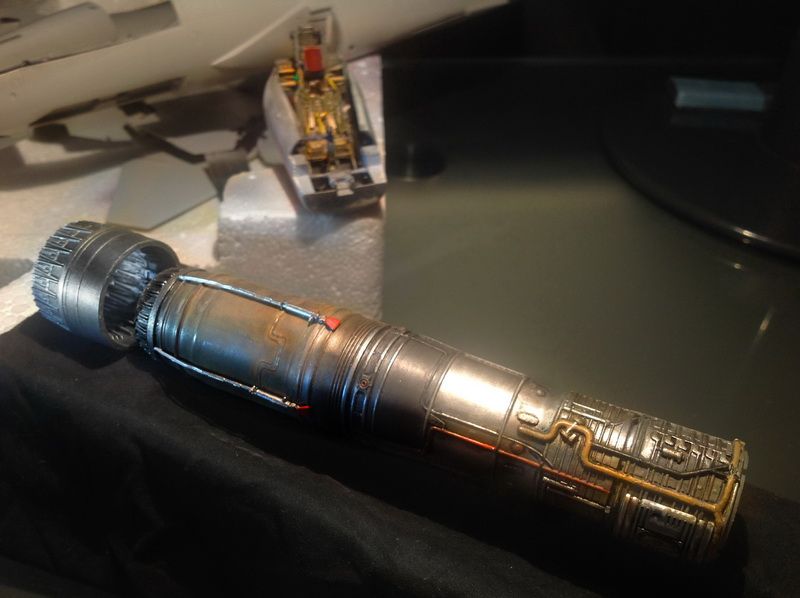

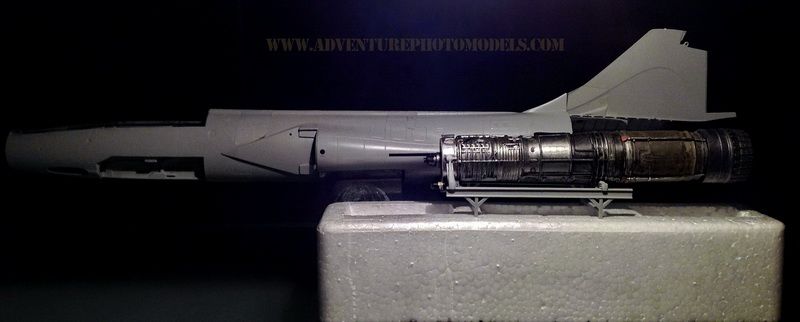

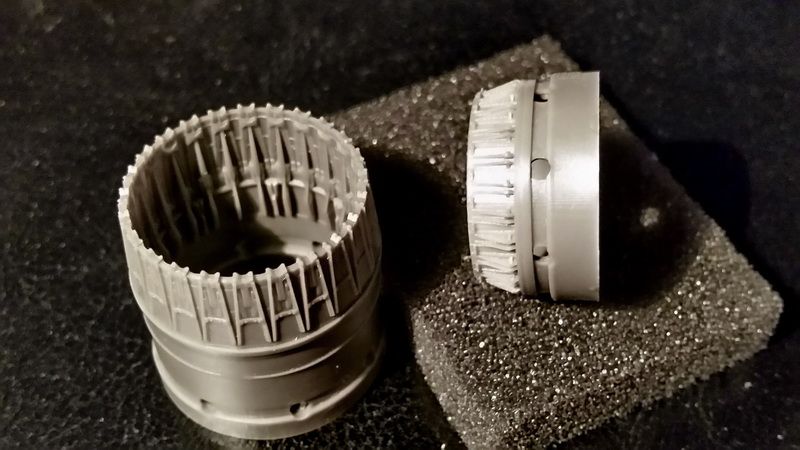

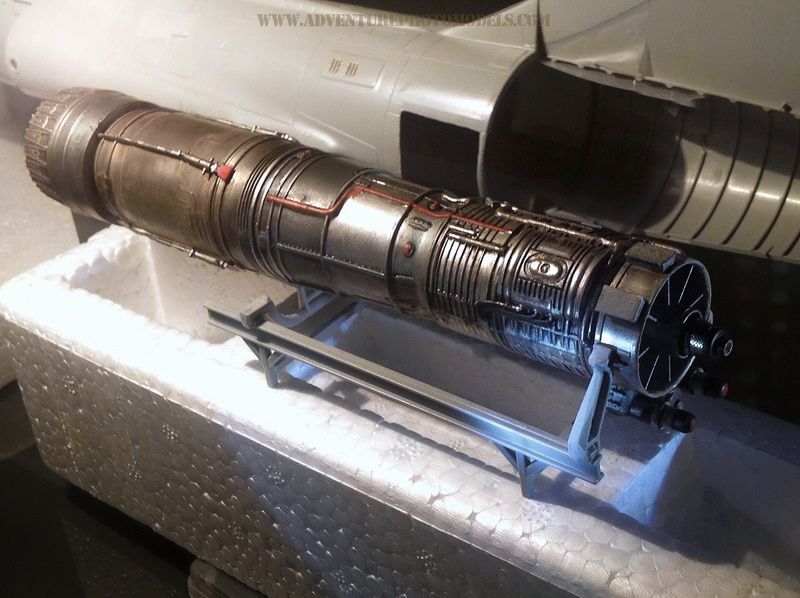

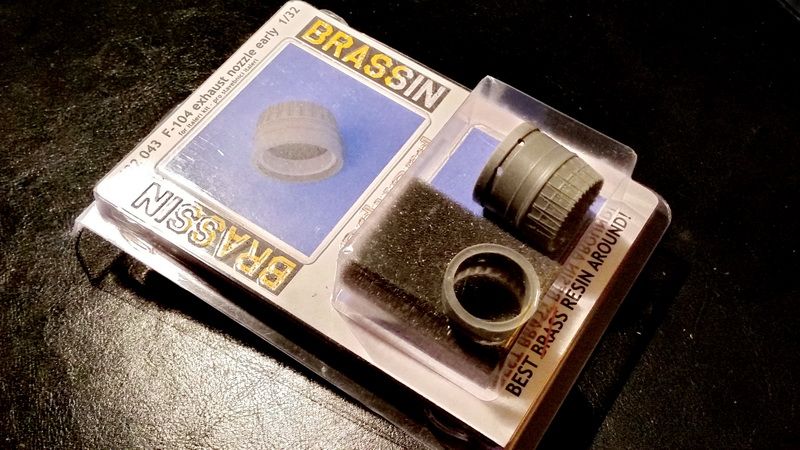

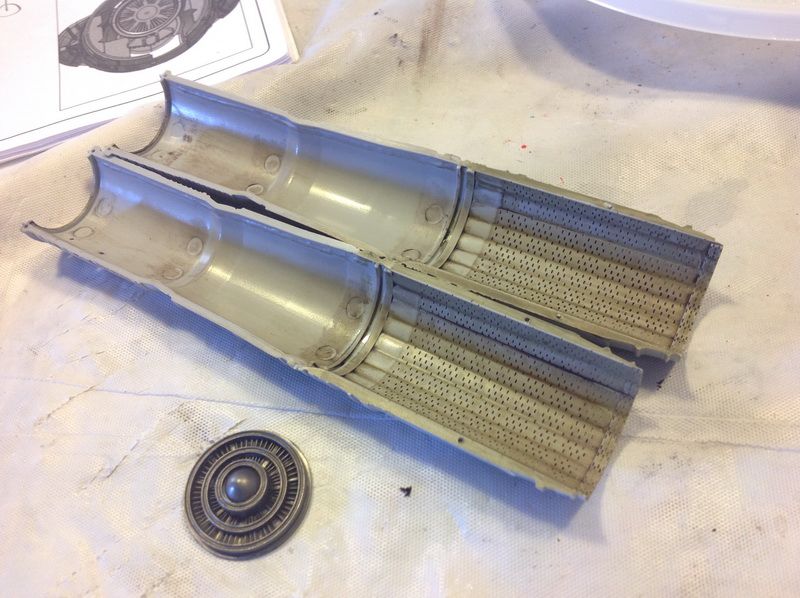

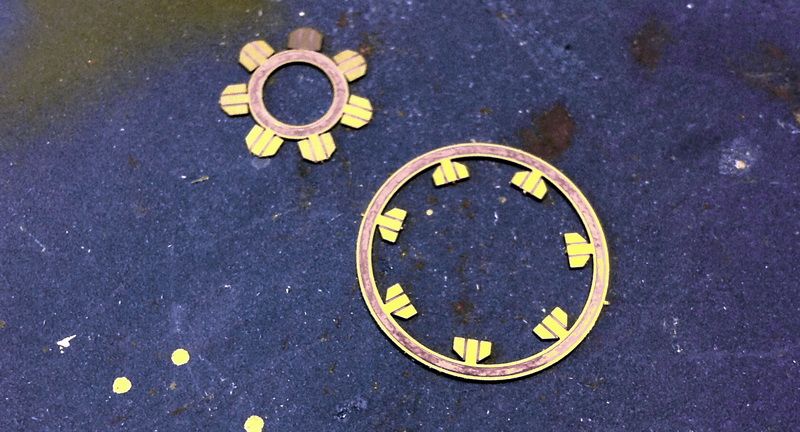

    Brassin (Eduard) : nozzle exhaust set:


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_144903


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_144651


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_144554


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_7979


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_7980


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_7981


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_7983


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_7985


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8010m%202


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_7986


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8020


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8017


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8003


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_7997


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_7994


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_7990


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_7989

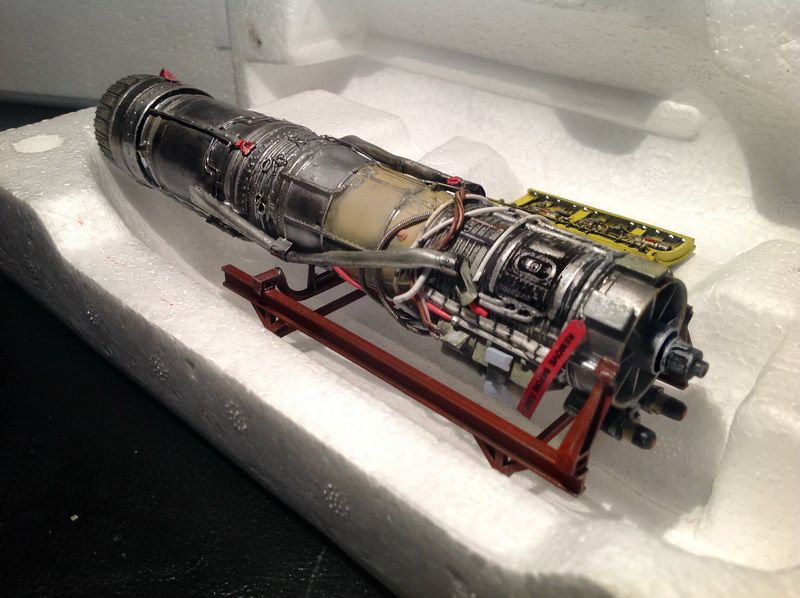

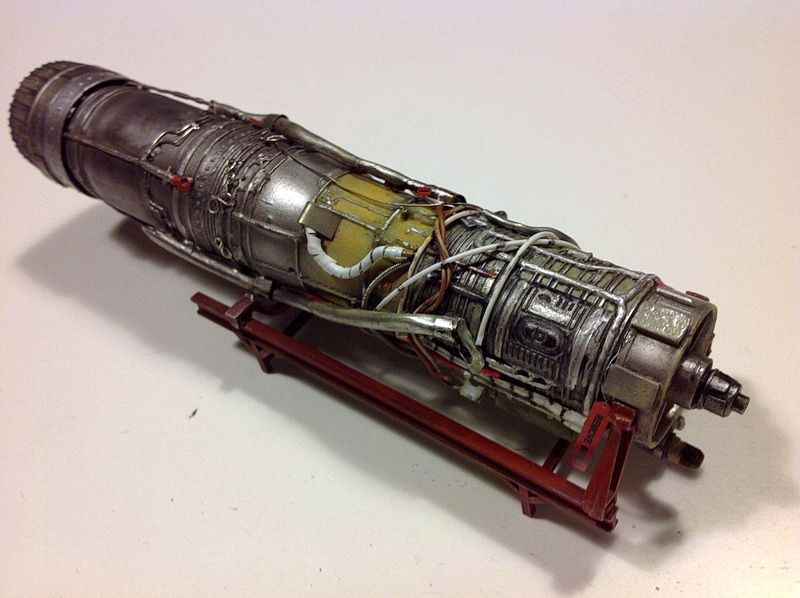

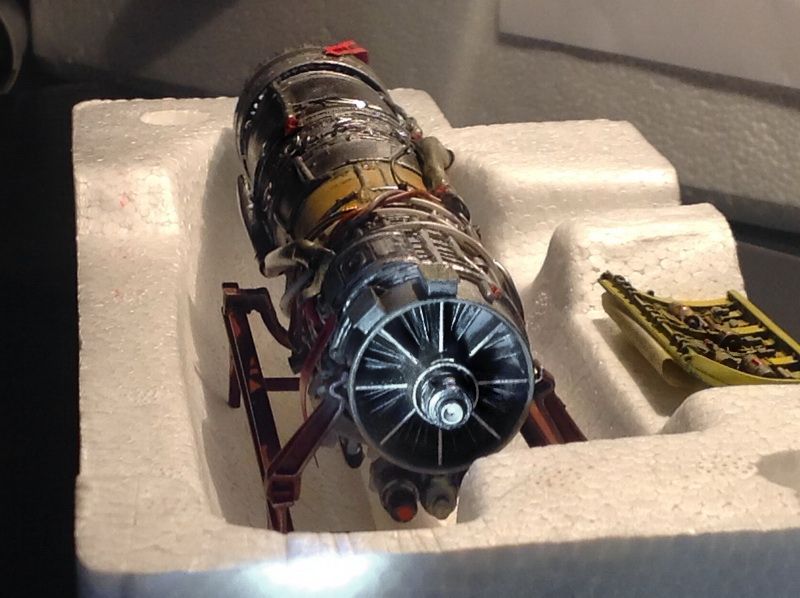

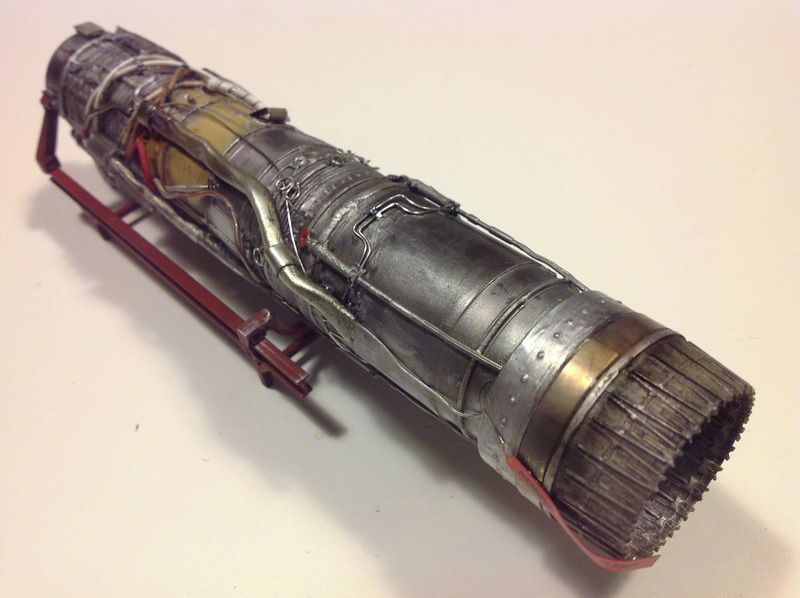

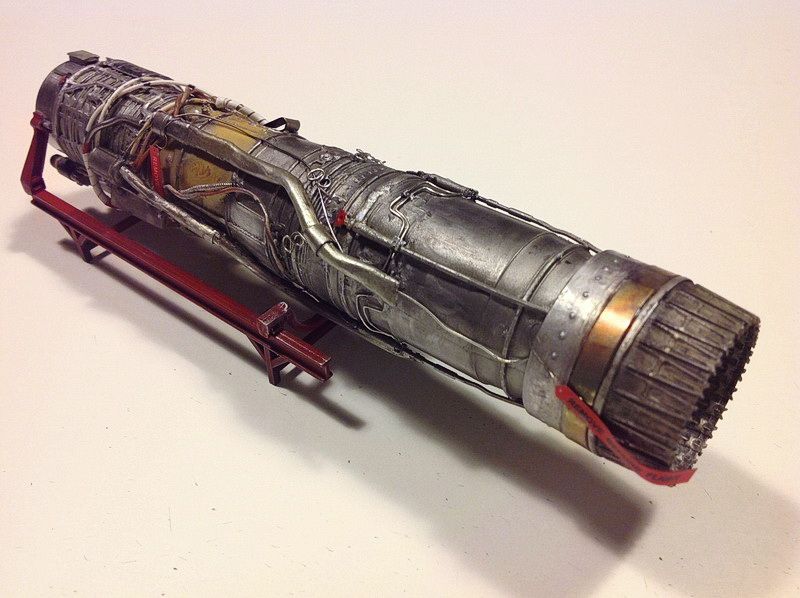

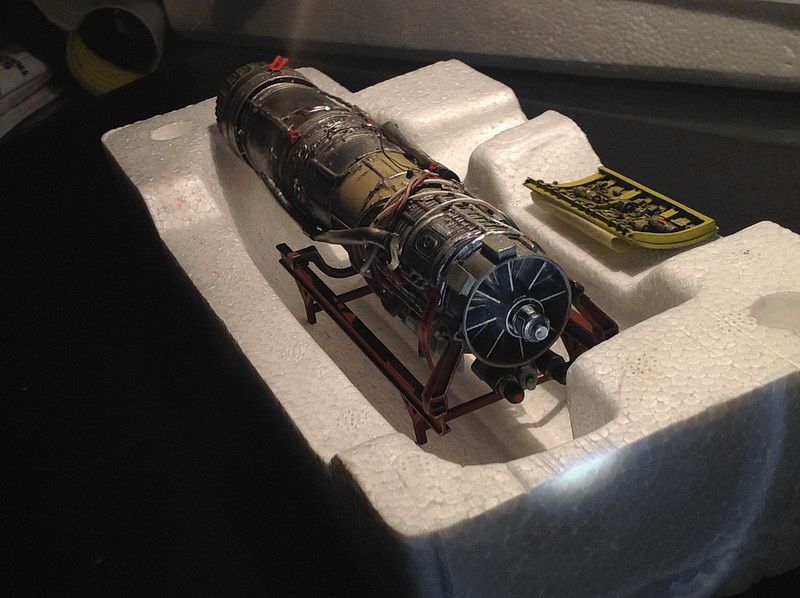

    Risultato finale:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9088


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8799


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8797%20copy


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8795


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8794


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8793


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8751


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8750


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8748


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8745


    Ultima modifica di aquatarkus10 il Mer Feb 10, 2021 4:02 pm - modificato 1 volta.
    aquatarkus10
    aquatarkus10
    Admin
    Messaggi : 161
    Data d'iscrizione : 05.06.11
    Località : Milano
    https://www.adventurephotomodels.com

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Empty II° Update

    Mer Feb 10, 2021 3:50 pm
    Oggi voglio testare i "positive rivets" della HGW in scala 1/32 e nel colore "black" sul nastro di alluminio ovvero, il materiale che utilizzerò più avanti per rivestire il modello.

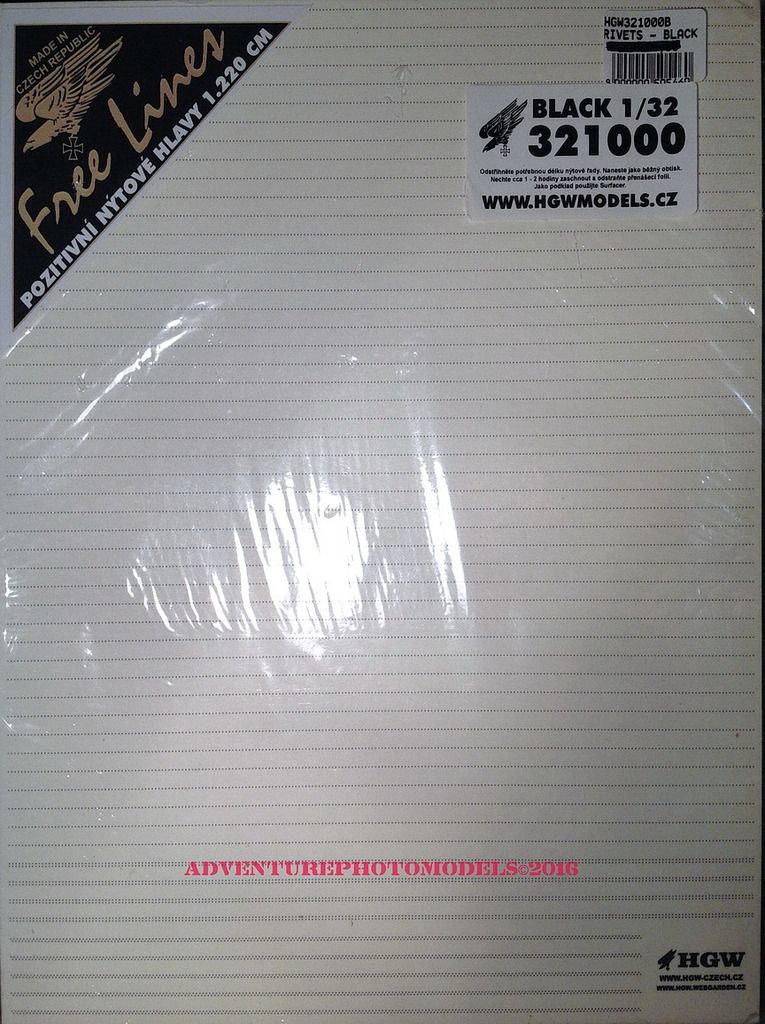

    Partiamo con un foglio di wet transfer (rivetti positivi) dlla HGW:


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F71


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based (edited)_(edited)_(edited)_(edited)_F52


    -ritaglio un lembo di nastro metallico che mi servirà da prova :


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161216_145041


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F51

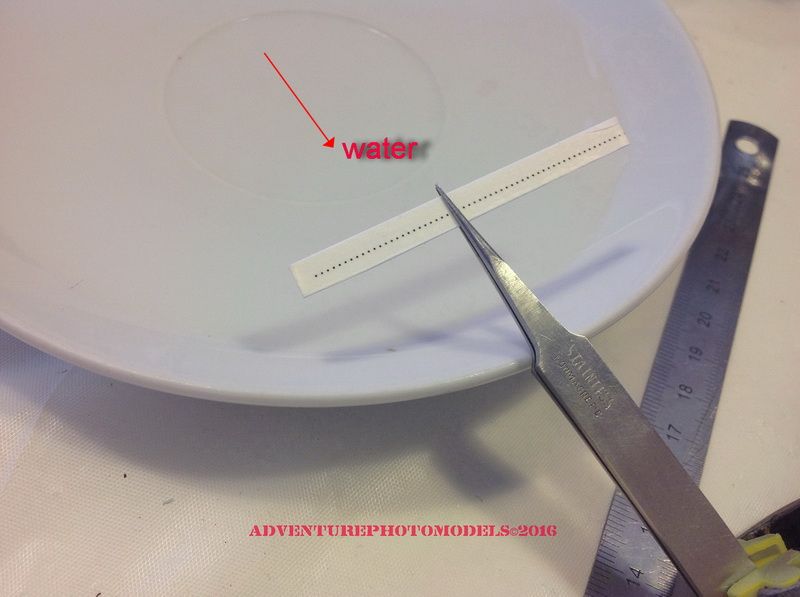

    con cura e precisione, ricavo una striscia di rivetti ( quanto basta x un test "al volo) e, come per le normali decalcomanie, lo immergo completamente in acqua tiepida ed attendo qualche minuto prima di staccare la parte del film che andrò a posizionare sul nastro metallico:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F50

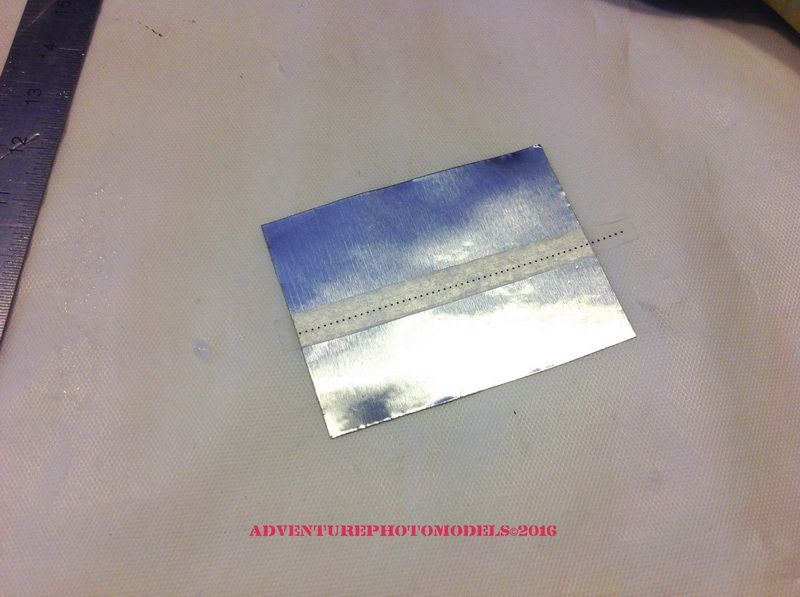

    posiziono il film con i rivetti sul nastro di alluminio:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F49

    una volta posizionato, attendo qualche ora prima di staccare il supporto affinchè i rivetti possano adeguatamente aderire alla superficie:
    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F48


    delicatamente, trascorso il tempo necessario (6/7 ore), procedo a rimuovere il film esterno e potete notare come i rivetti si sono posizionati aderendo perfettamente  .

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F47


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F46

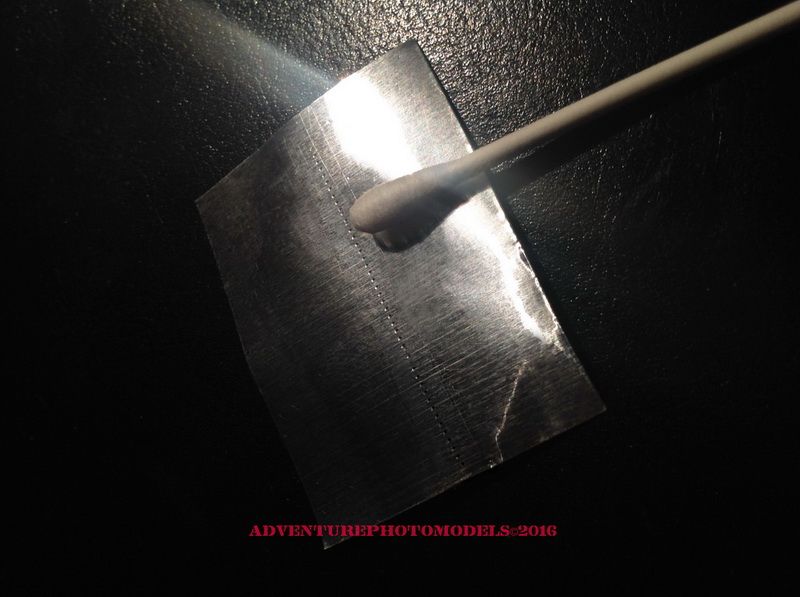

    con l'aiuto di un bastoncino di cotone, mi assicuro la perfetta adesione dei rivetti e rimuovo eventuali impurità e/o aloni lasciati dall'acqua.

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F45

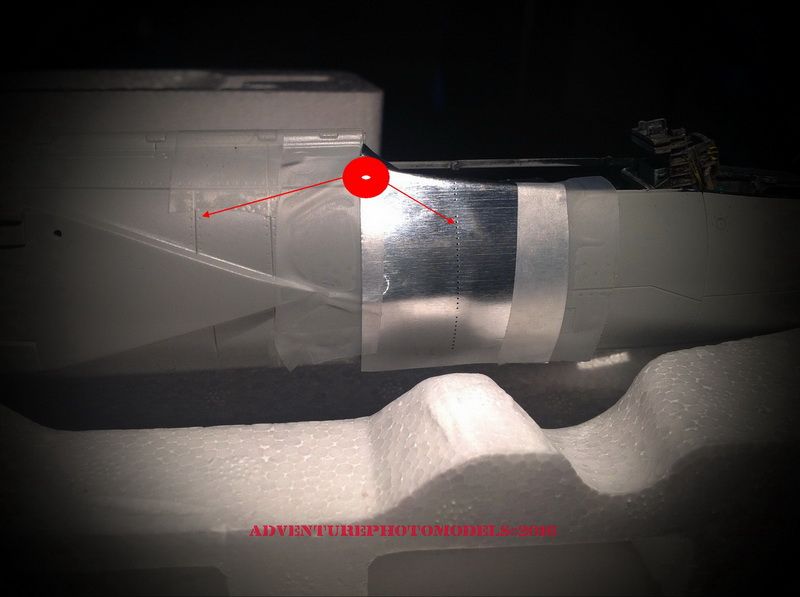

    Ora compariamo la misura dei rivetti HGW nella stessa scala del modello in assemblaggio, con quelli stampati sul kit originale:perfettamente compatibili anche se un poco più fitti ( direi senz'altro meglio definiti e puliti ma questo, sia ben inteso, è solo un mio personalissimo parere).

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F44


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F43

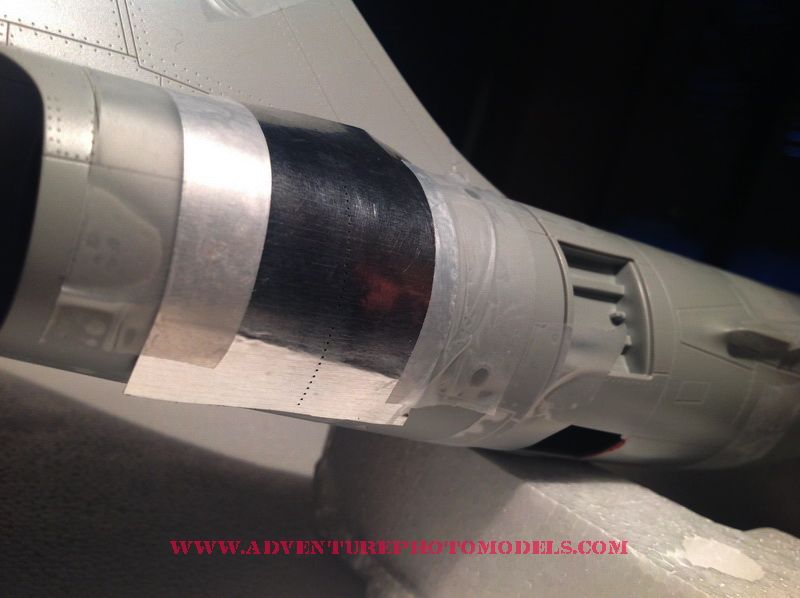

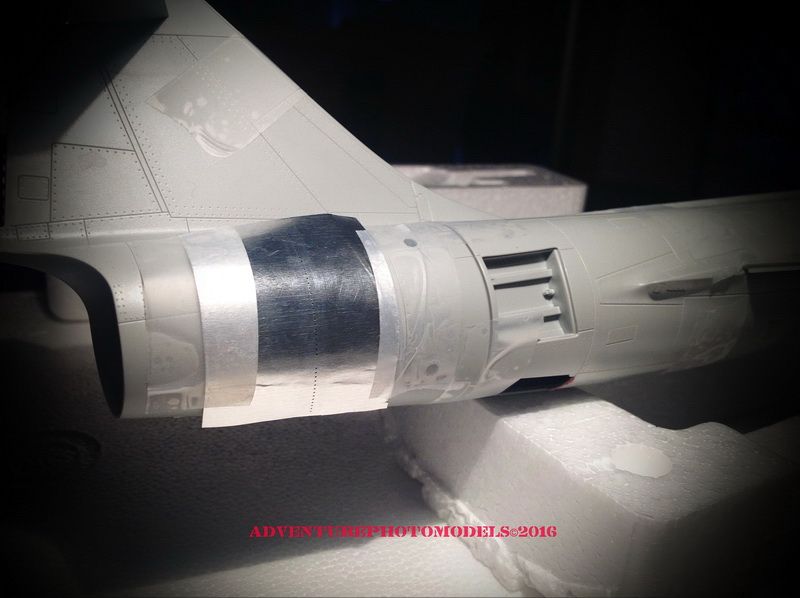

    esecuzione finale del test : ok!


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F42


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F41


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based F40


    un look fantastico e testato sul metallo è veramente "cool" e penso ai possibili impieghi futuri come ai frames dei canopy, a partire da questo modello ecco dunque il senso di questo particolare ed anche intrigante test su metallo.
    solo a titolo esemplificativo: MWP Project : Spitfire MkV-b

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_4023m


    Ultima modifica di aquatarkus10 il Mer Feb 10, 2021 8:22 pm - modificato 1 volta. (Motivazione : gestione battitura e riordino immagini photobucket)
    aquatarkus10
    aquatarkus10
    Admin
    Messaggi : 161
    Data d'iscrizione : 05.06.11
    Località : Milano
    https://www.adventurephotomodels.com

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Empty III° Update - maggio 2016

    Sab Giu 05, 2021 10:29 am
    Facciamo il punto della situazione (ottobre 2016)

    accessori applicati e parti autocostruite eseguite:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8349

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8362

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8363

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8361

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8353

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8350

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8357

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8356

    disegno della parte di attacco alare (da autocostruire interamente):

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8670

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8665%202

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8675

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8666

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8669

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8668

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8671

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8672

    dettaglio luci:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8700

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8701

    completamento accessori CMK e verifica:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8703

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8702

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8708

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8705

    Adattamento e modifica ruote  per versione CF 104 G (Kit originale + Eduard Brassin) :

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8710

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8711

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8712

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8713

    Completamento parti interne comparto elettronica:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8716

    autocostruzione attacco alare su disegno e progetto sopra illustrato :

    Con l'ausilio di un profilometro e plasticard, inizio a costruire le pannellature di sezione all'attacco alare:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8864

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8865

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8866

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8867

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8868

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8870

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8871

    prima con il cartadisegno verifico la compatibilità ed in seguito, a test ok eseguito, trasferisco l'elaborato su plasticard con tutti i dettagli:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8872

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8873

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8875

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8876

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8878

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8879

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8881

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8882

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8885

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8886

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8887m

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8890

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8893

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8896

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8898

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8899

    Per il momento è tutto. Alla prossima.
    Giorgio
    aquatarkus10
    aquatarkus10
    Admin
    Messaggi : 161
    Data d'iscrizione : 05.06.11
    Località : Milano
    https://www.adventurephotomodels.com

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Empty IV ° Update

    Sab Giu 05, 2021 4:29 pm
    Rifacciamo il punto della situazione prima di chiudere definitivamente la fusoliera:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8905

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8906m1

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8909

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8911

    eliminiamo eventuali estrattori dai pannelli:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9061

    completiamo e fissiamo il cannone Vulcan M61/A ricordando che la versione scelta per questo CF-104 G (late 1970) "denuclearizzato" prevedeva la ricollocazione della precitata arma rimossa in precedenza:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8912

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_8913

    True Details+Master (Air)+scratch building

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9060

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9059c

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9058

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9054

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9052

    Fissiamo e stucchiamo :

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9063

    modifica dell'impennaggio:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9065

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9067

    rivestimento in metallo "previamente ossidato a fiamma" del parafiamma sottocoda:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9068

    qui si nota molto chiaramente l'effetto "ossidazione" provocato sul metallo dal calore sprigionato dalla fiamma:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9073

    galleria fotografica di servizio:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9084m

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9085

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9080m

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9081

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9083

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9086

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9087m

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9088

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9092

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9093

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9096



    RIVESTIMENTO METALLICO (TECNICA MWP) :

    - procedura di rilevazione delle informazioni contenute sulla parte da rivestire : lavaggio con colore ad olio/resina Mussini "Asphalt"

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161216_141112

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161216_141135

    - pulizia e sgrassaggio con essenza di petrolio (o white spirit):

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161216_141208

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161216_142738

    PRIMA DEL TRATTAMENTO MWP:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161216_142750

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161216_142816

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161216_143246

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161216_143205

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161216_144348

    - film autoadesivo trasparente opaco (A4) tipo 3M adatto per la corretta procedura di clonazione e scritturazione dei pannelli: piuttosto costoso e reperibile in rete o cartolerie particolarmente fornite:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161216_144633

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161216_144704

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161216_144744

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161216_145020

    - nastro di alluminio autoadesivo (utilizzo idraulico) tipo Saratoga reperibile tranquillamente e facilmente presso ferramenta o BricoCenter o in rete:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161216_145041

    - preparazione e scritturazione delle linee di rivettatura con curvilinea:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161216_145351

    -stesura finale del rivestimento metallico (nastro autoadesivo di alluminio ) ed applicazione delle rivettature :

    DOPO IL TRATTAMENTO MWP

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161216_151300

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9262

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9263

    posa incorretta del pannello e procedura di rettifica:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161217_145418

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161217_145453

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161217_162846

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161217_163056

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9266

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9267

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161218_154356

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161218_154408

    Risultato finale (corretto) :

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20161218_185615

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9271m

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9272

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9273

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9275

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9276

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9277

    MWP technique : update

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9279

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9281m%202

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9283

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9285

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9286

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9288

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9289

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9313

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9345

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based IMG_9371

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170110_141058

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170110_141106

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170110_141220

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170110_141720

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170110_141743

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170110_141848

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170110_142204

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_144232

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_144327

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_144432

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_144722

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_144834

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_144942

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_145156

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_145308

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_145412

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_145603

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_145633

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_145857

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_145919

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_150135

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_150509

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_150607

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_150913

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_151009

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_151124

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_151538

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_151706

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_151904

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_151956

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_152222

    - trattamento con la lana d'acciaio "00 00" di grammatura:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_152337

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_152447

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_152524

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_152701

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_153057

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_153134

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_153157

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_153358

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_153455

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_153624

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_153710

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_153742

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_153924

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_154019

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_154110

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_154147

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170114_154309

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170116_142441

    - applicazione dei rivetti HGW Silver 1/32:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170116_174731

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170116_174800

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170118_010812

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170118_174334

    Qui termina questo corposo ed altrettanto importante update che non vuole essere semplicemente un aggiornamento dei lavori eseguiti sul modello ma una vera e propria guida della  tecnica del rivestimento metallico MWP (Metal Work Panels) destinata a tutti gli appassionati o semplici curiosi utile sia ai principianti che agli esperti.
    Per il momento è tutto, alla prossima e grazie per l'interesse ed il vostro tempo.
    Inutile ricordare che qui, previa registrazione, potete intervenire, porre i vostri quesiti, postare i vostri lavori e come sempre, buon modellismo a tutti.
    Giorgio
    aquatarkus10
    aquatarkus10
    Admin
    Messaggi : 161
    Data d'iscrizione : 05.06.11
    Località : Milano
    https://www.adventurephotomodels.com

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Empty Finale di sessione

    Dom Giu 06, 2021 10:10 am
    Ciao a tutti.
    Riprendiamo dall'ultimo aggiornamento e, dopo aver illustrato i "passi essenziali" su come eseguire la tecnica MWP, rinviando per un più approfondito esame alla mia Guida pubblicata sul sito di APM vediamo gli ultimi interventi e le immagini che ci raccontano l'epilogo di questa meravigliosa avventura:

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170118_181006

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170118_174834m

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170118_182520

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170118_174921

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170118_181704

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170119_153023

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170119_153332

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170119_153313

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170119_153123

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170119_153735

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170119_155528

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170119_154424

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20170119_160458


    - completiamo la parte inferiore (già rivestita in alluminio) e fissiamo il carrello di prua (CMK) :


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_142143

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_141904

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_141940

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_4

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_1

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_2

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_3

    ed ora, passiamo ai carrelli principali con la sostituzione di quelli originali con quelli prodotti dalla Scale Aircraft Conversions in metallo:


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_140731

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_140405

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_140455


    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_5

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_155924

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 20150923_153720

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_7

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_8

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_6

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_11

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_19

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_10

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_21%202

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_16

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_9

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_12

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_13

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_14

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_17

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_20m

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_18

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_21

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_22

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based 93BlaFN

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Forum_23


    - modello completato : Lockheed/Canadair CF-104 "Starfighter" version 1970 (late) Cold Lake Alberta 417° SQN.

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based A4hy7th


    Qui termina la sessione finale del modello e potete vedere l'intera galleria finale nella sezione Pronto per l'ispezione ( Ready to inspection) di questo stesso Forum, con tantissime foto molte delle quali inedite e/o pubblicate per la prima volta  Laughing .
    source & references: APM

    video:



    Alla prossima avventura.
    Giorgio
    Contenuto sponsorizzato

    MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based Empty Re: MWP Project : CF 104 Gs "Starfighter" 1/32 Italeri kit based

    Torna in alto
    Permessi in questa sezione del forum:
    Non puoi rispondere agli argomenti in questo forum.
